微电网光伏储能系统是一种将光伏发电、储能装置、能量管理系统以及负荷控制集于一体的分布式能源系统，能够实现并网运行或离网独立运行。其核心目标是通过优化能源利用效率，提高供电可靠性，并促进可再生能源的消纳。以下是华纽电能对其工作原理的详细分析：
微电网光伏储能系统主要由以下部分组成：

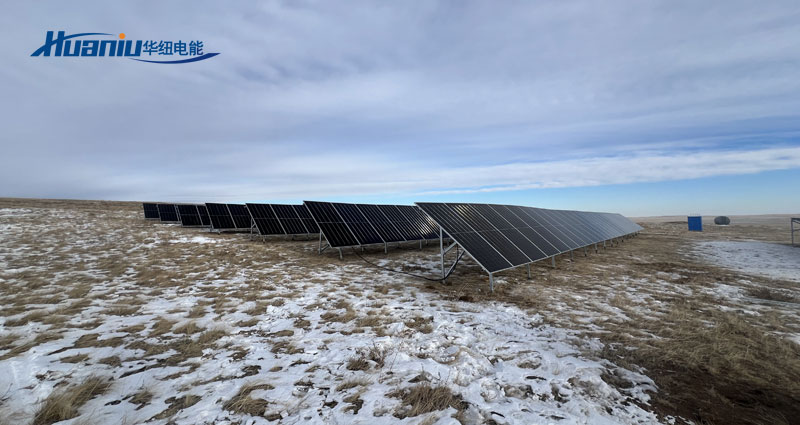

1. 光伏阵列
由太阳能电池板组成，将光能转化为直流电（DC），其输出功率受光照强度、温度、阴影遮挡等因素影响。
2. DC/DC变换器
用于调节光伏阵列的输出电压，使其与储能系统或直流母线匹配，同时实现最大功率点跟踪（MPPT），以最大化发电效率。
3. 储能装置
通常采用锂离子电池、铅酸电池或液流电池，存储多余光伏电能，并在光照不足时释放能量。储能系统通过双向DC/AC或DC/DC变换器与微电网连接。
4. 逆变器（DC/AC）
将直流电转换为交流电（AC），以满足负荷需求或与电网同步。并网逆变器需具备频率、电压同步功能。
5. 能量管理系统（EMS）
核心控制单元，负责数据采集、功率分配、运行模式切换（并网/离网）、经济调度等。
6. 负荷
包括关键负荷（需优先供电）和可调负荷（可响应电价或功率指令）。
7. 并网开关
用于微电网与主网之间的连接或隔离。
1. 能量流动逻辑
- 光伏发电阶段：
光照充足时，光伏阵列发电，优先供给本地负荷。若发电量超过负荷需求，多余电能通过双向逆变器存入储能电池；若储能已满，则可通过并网逆变器向主网馈电（需符合当地政策）。
- 储能放电阶段：
当光伏发电不足（如夜间或阴天），储能系统释放电能，通过逆变器转换为交流电供电。若储能电量不足，则切换至主网供电（并网模式）或启动柴油发电机（离网模式）。
- 并网互动阶段：
在并网模式下，系统可根据电价实施“峰谷套利”（低储高放），或响应电网调度指令参与需求侧管理。
2. 运行模式切换
- 并网模式：
微电网与主网同步运行，电压和频率由主网支撑。此时光伏发电可“自发自用，余电上网”，储能系统参与调频或削峰填谷。
- 离网模式（孤岛模式）：
当主网故障或计划断开时，微电网独立运行。储能系统和光伏共同维持电压/频率稳定，需通过“黑启动”能力为负荷供电。此时需精确控制发电与负荷的实时平衡，避免频率崩溃。
3. 能量管理策略
恒功率控制：
储能系统以固定功率充放电，适用于平滑光伏出力波动。
恒压/恒频控制：
在离网模式下，逆变器模拟同步发电机特性，维持电压和频率在允许范围内（如50Hz±0.5%）。
经济优化调度：
EMS基于电价、负荷预测和天气数据，动态规划储能充放电计划，降低用电成本。
1. MPPT技术
通过扰动观察法、电导增量法等实时调整光伏阵列工作点，确保最大能量捕获。
2. 无缝切换技术
并网与离网模式切换需在毫秒级完成，避免负荷断电。采用预同步检测和快速继电器控制。
3. 电池管理（BMS）
监控电池SOC（荷电状态）、SOH（健康状态），防止过充/过放，延长寿命。
4. 虚拟同步机（VSG）
使逆变器具备惯性响应能力，增强离网稳定性。
四、应用场景
1. 偏远地区供电：
离网微电网可替代柴油发电机，降低碳排放。
2. 工商业园区：
通过峰谷差价节省电费，并作为应急电源。
3. 电网薄弱区域：
提高供电可靠性，减少停电损失。
- 技术挑战：
高比例光伏接入可能导致谐波污染；电池寿命和成本仍需优化。
- 政策依赖：
余电上网政策、储能补贴等直接影响经济性。
- 未来趋势：
结合氢储能、AI调度算法，向“零碳微电网”演进。
结语
微电网光伏储能系统通过多能协同和智能控制，实现了可再生能源的高效利用，是能源转型的重要载体。随着技术进步和成本下降，其应用潜力将进一步释放。
