光伏离网储能系统是完全独立于公共电网运行的清洁能源供电方案，其核心在于通过光伏发电、储能电池和智能控制实现能源的自给自足。以下是系统原理、关键组件及典型应用的深度解析：
1. 光伏发电阶段
- 光照条件下，光伏板将光能转化为**直流电（DC）
- 充放电控制器对电能进行**MPPT最大功率点跟踪**，提升发电效率
2. 储能与供电阶段
- 富余电能存储：控制器将多余电力存入电池（避免弃光）
- 负载直接供电：
- 白天：光伏发电优先直供负载
- 夜间/阴天：电池放电经逆变器转为交流电供负载
- 极端情况：电池电量不足时，柴油发电机自动启动补电
3. 核心控制策略
- 电压/频率自治：逆变器自主建立电网标准（50Hz/220V）
- 多源协调：光伏、电池、发电机按优先级智能切换
| 组件 | 核心功能 | 技术要点 |
| 光伏阵列 | 光能→直流电转换 | 根据负载功率和日照时数设计装机容量（kWp） |
| MPPT控制器 |
1. 追踪光伏板最大输出功率点 2. 防止电池过充 |
效率>98%，支持高压输入（如150VDC） |
| 储能电池 |
1. 能量缓存池 2. 维持系统电压稳定 |
磷酸铁锂为主： - 循环寿命≥6000次 - DoD 90% |
| 离网逆变器 |
1. DC/AC转换（纯正弦波） 2. 独立构建微电网 3. 多能源调度 |
需具备“黑启动”能力，THD<3% |
| 备用电源 | 极端天气下的电力补充（柴油/燃气发电机） | 通过ATS开关自动切换 |
> ✅ 关键设计原则：
> 电池容量 > 日均耗电量 × 无日照天数
> 光伏功率 > 峰值负载功率 × 1.5倍冗余
| 特性 | 离网系统 | 并网系统 |
| 电网依赖 | 完全独立运行 | 依赖电网稳定 |
| 电能存储 | 必须配置大容量储能 | 可选配置 |
| 电压控制 | 逆变器自主建压 | 同步电网电压/频率 |
| 成本构成 | 电池占比40%-60% | 光伏组件占比70%以上 |
| 典型应用 | 无电网地区/移动设备/应急电源 | 家庭/工商业节电 |

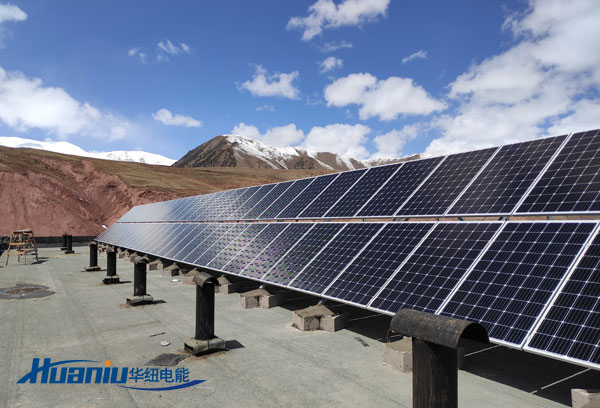

1. 偏远地区供电
- 案例：高原牧区定居点
- 配置：
光伏： 10kWp
电池： 80kWh (满足3天阴雨)
负载： 照明+冰箱+基站（日均20kWh）
- 价值：成本低于电网延伸50km的建设费用
2. 移动式应急电源
- 案例：地质勘探队营地
- 设计特点：
- 集装箱式一体化系统（防护等级IP65）
- 支持油电混合供电（光伏+柴油机）
- 快速部署能力（<2小时通电）
3. 海岛微电网
- 案例：热带旅游岛
- 技术方案：
- 风光储互补（光伏+风力+储能）
- 海水淡化设备供电（峰值功率50kW）
- 防盐雾腐蚀特种机柜
4. 通信基站
- 需求：7×24小时不间断供电
- 配置要点：
- N+1冗余逆变器
- 宽温电池（-40℃~60℃）
- 远程监控系统
5. 农业灌溉
- 案例：沙漠农场
- 系统优势：
光伏直驱水泵 + 储能供电夜间滴灌
- 省去逆变环节，效率提升至92%
- 节水灌溉系统夜间运行错峰用电
6. 特种车辆/船舶
- 设计挑战：
- 抗振动电池支架
- 有限空间能量密度优化（三元锂电池）
- 船体倾斜状态下的充放电安全
| 组件 | 规格参数 | 数量 | 功能说明 |
| 光伏板 | 550W单晶双面 | 96块 | 总功率52.8kWp |
| 储能电池 | 磷酸铁锂 | 1套 | 200kWh系统 |
| 离网逆变器 | 50kW三相+100%不平衡负载能力 | 2台 | 并联冗余 |
| MPPT控制器 | 150A/450VDC | 6台 | 支持组串级优化 |
| 柴油发电机 | 30kW静音型 | 1台 | 后备启动时间<10秒 |
总结：光伏离网储能系统是实现能源自主的终极解决方案，其技术核心在于**能源时空转移能力**与**智能调度算法**的深度融合。在无电网地区、移动应用及高可靠性需求场景中，该系统不仅是供电手段，更是支撑现代生产生活的关键基础设施。
