5KW离网太阳能光伏发电系统设计方案

发布时间:2025-6-6 17:10:28

以下是一个针对 5kW离网太阳能光伏发电系统 的详细设计方案,涵盖核心组件选型、系统配置、安装布局及成本优化策略,适用于家庭、偏远地区或应急场景:

一、系统设计目标

- 功率需求:日均发电量15~20kWh(满足冰箱、照明、空调、电视等基础用电)。

- 续航能力:2~3天阴雨天气供电保障(需储能系统支持)。

- 可靠性:适应极端天气(高温、低温、雷击)。

- 扩展性:支持后期扩容(如增加电池或光伏板)。

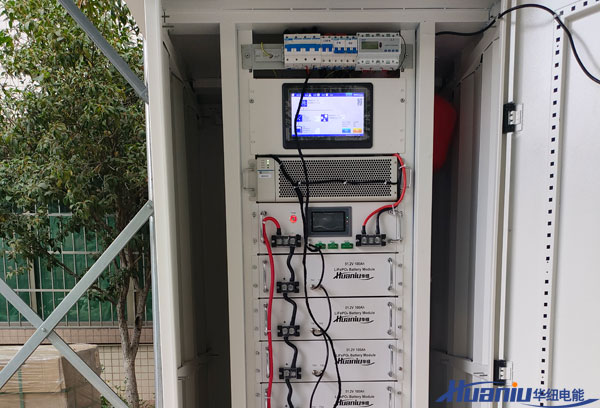

5KW离网太阳能光伏发电系统

二、核心组件选型与配置

1. 太阳能电池板

- 类型:单晶硅(效率≥22%,弱光性能好)。

- 总功率:5kW(实际超配至6kW,应对阴雨天和损耗)。

- 数量:12块 × 500W/块(单块尺寸约2.2m×1.1m)。

- 倾角设计:根据当地纬度调整(如北纬30°地区,倾角30°~35°)。

- 布局方式

- 屋顶平铺:节省空间,需防风固定。

- 地面支架:可调角度,提升发电效率。

2. 离网逆变器

- 功率:5kW(选择工频逆变器,耐冲击负载,如电机启动)。

- 类型:48V纯正弦波(谐波<3%,兼容精密设备)。

- 功能要求

- 支持市电/柴油机旁路充电。

- 内置UPS功能(断电切换时间<10ms)。

3. 储能电池

- 容量计算

- 日均用电量:15kWh。

- 续航需求:3天 → 需存储45kWh(考虑放电深度,锂电池按80%计算,需56.25kWh总容量)。

- 选型方案

- 高性价比:磷酸铁锂电池(LiFePO4)48V/600Ah(28.8kWh ×2组=57.6kWh),成本约15万元(2600元/kWh)。

- 低成本应急:胶体铅酸电池48V/1000Ah(48kWh,放电深度50%→24kWh可用),成本约4.8万元(1000元/kWh)。

- 电池管理

- 必配BMS(电池管理系统),防止过充/过放。

- 低温地区需加热装置(-20℃以下锂电池容量下降50%)。

4. 太阳能控制器

- 类型:MPPT控制器(效率≥97%)。

- 规格:48V/100A(匹配6kW光伏板输入)。

5. 支架与辅材

- 支架:热镀锌钢材质,地面支架成本约2500元(可调角度)。

- 线缆:光伏专用直流线(4mm²~6mm²),交流线用铜芯电缆,总成本约2000元。

- 配电箱:含直流断路器、防雷器(SPD),成本约800元。

三、安装与布局方案

1. 光伏阵列安装

- 屋顶安装

- 平屋顶:采用倾角支架,间距留出0.5米散热通道。

- 斜屋顶:直接固定,需防水处理。

- 地面安装

- 混凝土基础 + 可调支架,避开阴影遮挡。

- 离地高度≥0.5米(防积水)。

2. 设备间布局

- 电池与逆变器:安装在通风、干燥的独立房间(避免高温/潮湿)。

- 线缆走线:直流线与交流线分开敷设,减少干扰。

- 防雷接地

- 光伏支架接地电阻≤4Ω。

- 配电箱加装二级防雷模块。

四、成本优化与扩展设计

1. 分阶段建设

- 第一阶段:安装3kW光伏 + 20kWh锂电池(满足基础用电,成本约6万元)。

- 第二阶段:扩容至6kW光伏 + 40kWh电池(增加空调等高耗电设备)。

2. 混合能源互补

- 柴油发电机:作为备用电源(5kW发电机约3000元),减少电池容量需求。

- 风力发电:多风地区可加装1kW风力发电机(成本约5000元)。

五、性能模拟与发电预测

- 日均发电量(以中国中部为例):

- 夏季:6kW×4.5h=27kWh。

- 冬季:6kW×2.8h=16.8kWh。

- 负载匹配

- 冰箱(200W):4.8kWh/天。

- 空调(1.5匹):3小时×1.2kW=3.6kWh/天。

- 照明+电视:2kWh/天。

- 总需求:10.4kWh/天 → 系统冗余充足。

六、运维与故障处理

1. 日常维护

- 每月清洁光伏板(沙尘地区需增加频次)。

- 检查接线端子是否松动。

2. 电池维护

- 铅酸电池:每季度检查电解液液位。

- 锂电池:通过BMS监控充放电状态。

3. 常见故障

- 逆变器过载:减少同时使用高功率电器。

- 光伏板效率下降:检查是否遮挡或老化。

七、方案总结

配置项 高配方案(锂电池 低配方案(铅酸电池)
光伏板 6kW单晶硅(0.6万元) 5kW多晶硅(4500元)
逆变器 工频5kW(8000元) 高频5kW(5000元)
电池容量 57.6kWh(7.4万元) 48kWh铅酸(4.8万元)
总成本 约8.8~9万元 约5~6万元

推荐选择

- 长期使用:高配锂电池方案,寿命长、免维护。

- 短期应急:低配铅酸方案,初始投资低,适合临时需求。

通过此方案,5kW离网系统可实现稳定供电,日均发电量覆盖家庭需求,并具备扩展性和高可靠性。实际设计中需结合当地光照数据(可用NASA SSE数据库)进一步优化倾角和容量。
