整套光伏离网系统配置怎么计算

发布时间:2019-5-17 16:04:25

很多用户以及刚接触光伏行业的人,不熟识如何计算及配置光伏发电系统该,因此也就无法给预算出准确的报价。本文通过实际应用案例,介绍了整套光伏离网系统配置怎么计算

光伏离网系统配置怎么计算,安装前必须了解的基本数据

首先要了解清楚用户电压相位,是单相AC 220V,还是三相AC 380V?这决定了逆变器的输出特性;

其次是负载类型,是感性负载,还是阻性负载?这决定了逆变器带载功率和输出波形。

第三是负载的满载运行时间,亦即我们说的每天平均用电量需要多少度?如果是光伏并网发电站,由于没有储能装置,只须配置合理的光伏组件的功率;如果是光伏离网发电系统,还必须计算蓄电池的容量,包括遭遇持续阴雨天没有光伏发电条件时,系统的自储备电量。

光伏离网发电案例

我们以某湖泊小型养殖户光伏离网发电站为案例。由于远距离拉电,成本高,而且输电导线功率损失和电压损失很大,以及遭遇台风吹袭,造成用电不稳定,经常意外停电,影响生产及生活用电。为此,拟采用光伏离网发电,白天阳光辐射强度大,由光伏发电直接逆变输出,供电器工作,并同时对蓄电池进行充电,晚上由电瓶逆变输出。

电压为AC220V 50Hz,电器设备主要包括:

鱼塘泵氧机(300W)10台

电视机+卫星接受器(200W)1套

电饭煲(750W)1个

电磁炉(2000W)1个

电冰箱(100W)1个

照明(100W)

负载不是同时使用,泵氧机是白天在太阳照射的时候工作,晚上不工作;其他电器功率约3000W,每天用电量约10度,由于湖面光照充足,因此不考虑阴雨天的自储备电量。

光伏离网系统光伏逆变器配置怎么计算

根据用户提供的上述数据,在本系统设计中,选用SAKO三科®离网型光伏逆变一体机,功率为48V 6KVA,功率因素0.9,逆变转换效率>88%,实际可带载功率达5000W,可满足用户的电器设备输出功率要求。

光伏离网系统蓄电池容量配置怎么计算

该光伏离网发电系统采用的储能装置为常用的铅酸蓄电池,容量大,性价比高。

电瓶的储备电量为10KWh,由于该光伏逆变器的直流输入电压为DC48V,由此计算出电瓶的理论容量:

10000VAh/48V=208Ah

根据蓄电池相关技术标准,电池的放电率以0.5C2较为经济合理,可保证电池的循环充放电次数,有效延长使用寿命。由于湖泊日照充足,白天光伏直接逆变输出,不用经过蓄电池重复放电程序,夜间电器用电量小,放电时间较短,因此本方案设计将电池放电率适当加大至0.6C2,因此,电瓶的实际容量计算:

208Ah/0.6=347Ah

这里取值400Ah,亦即总容量为:48V 400Ah

铅酸蓄电池的规格为12V 200Ah/只,连接方式为4串4并,共需8只电瓶。

光伏离网系统光伏组件功率怎么计算

通过上述计算得出电瓶的配置容量后,再计算出光伏组件的功率配置。

湖泊所处地理位置太阳辐射强度大,有效日照时间长达6小时。选用多晶硅光伏组件,光电转换效率达16%,符合国家能源局规定的标准。

光伏发电计算公式为:系统发电量=光伏组件功率×日照时间×综合系数。综合系数是指温度变化、线路损耗、控制器(或逆变器)转换效率等因素造成的损耗系数,一般取值0.5-0.7,此次取值0.6,因此,光伏组件功率计算:

48V×400Ah/(6h×0.6)=5333W

组件的规格为36V 275W,尺寸为1900×980×45mm,面积约2平方米。连接方式为每2片(72V)串联为一组,然后10个组串再并联,一共需要光伏组件20片,总功率为72V 5500W,光伏组件阵列面积为40平米。

离网光伏防雷汇流箱配置怎么计算

光伏汇流箱的作用是为了减少光伏组件阵列与逆变器之间的连线。用户可以将一定数量、规格相同的光伏组件串联起来,组成光伏串列,然后再将若干个光伏串列并联接入到光伏汇流防雷箱,在光伏防雷汇流箱内汇流后,通过直流断路器输出到逆变器。

湖泊属于雷电多发区域,孤立的棚屋及附近是树林很容易招致雷击,因此光伏发电站必须注意雷电对设备的冲击。在光伏汇流箱增加了直流高压防雷模块,可有效保护逆变器、交流配电柜以及其他电器的使用安全;同时,汇流箱内置大功率防反二极管,可有效避免夜间没有光伏的时候,电瓶对组件反向放电,烧毁组件。

离网光伏支架与电缆配置怎么计算

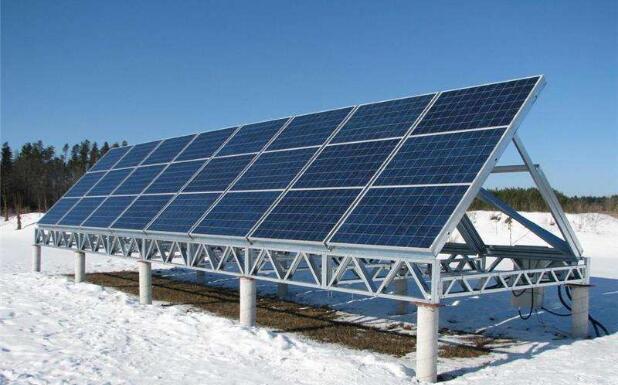

光伏发电系统的辅件绝对少不了太阳能板支架,是将光伏组件固定,为减轻成本,用户也可以自行在现场定做支架,做到牢固以及防锈蚀措施。

电缆是连接组件、逆变器、交流配电柜之间的导线,有一部分暴露在户外使用,长久在太阳暴晒及雨水冲刷,为保证系统正常运转,必须选用耐高温、耐氧化并具防紫外线的电缆线。电缆必须选用横截面大的粗铜芯实线,电阻小,减少因距离过远造成的电压下降,影响发电效率。

光伏离网系统配置怎么计算
