随着能源转型的深入，光伏储能微电网已成为提升用能可靠性、降低用电成本的重要技术方案。无论是工业园区、偏远地区，还是商业综合体，搭建一套稳定高效的微电网系统，核心在于理解其系统组成。
华纽电能将从技术架构角度，为您详细拆解一套完整的光伏储能微电网系统的六大核心组成部分，帮助您从零构建对这一系统的清晰认知。

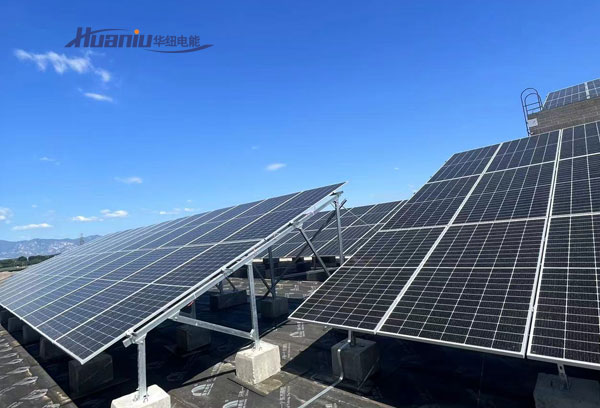

作为微电网的源头，光伏发电单元承担着将太阳能转化为电能的任务。这一单元主要包括：
光伏组件：通常指单晶硅或多晶硅太阳能板，负责将光能转化为直流电。
直流汇流箱：将多路光伏组串的直流电进行汇集，并配备防雷、过流保护功能。
光伏逆变器：虽然在实际应用中，部分拓扑结构将其归入变流环节，但在功能上，它是将光伏产生的直流电转换为交流电的关键设备。
储能系统是微电网区别于普通光伏电站的核心特征。它解决了光伏发电“间歇性”和“波动性”的问题，起到“削峰填谷”和“紧急备电”的作用。
储能电池：目前主流采用磷酸铁锂电池，具有循环寿命长、安全性相对稳定的特点。电池组决定了系统的储电容量。
电池管理系统：负责监测电池的电压、温度、电流，防止过充、过放，延长电池使用寿命，是储能系统的“安全管家”。
储能变流器：连接电池组与交流母线，负责电能的“双向转换”——将电池的直流电逆变为交流电供负载使用，或将电网/光伏的交流电整流为直流电存入电池。
如果说硬件是骨骼，那么能量管理系统就是微电网的“大脑”。
本地控制器：负责实时采集光伏、储能、负载的数据，执行预设的逻辑策略。
能量管理平台：通常是一套软件系统（EMS），支持云端或本地部署。它通过算法优化调度策略。例如，在电价高时优先使用储能供电，在电价低时给储能充电；在电网断电时，自动切换到离网模式，保障重要负载不断电。
这一部分主要由高低压配电柜、变压器、继电保护装置以及电能表组成。
并网柜：作为微电网与大电网的“分界点”，负责实现并网与离网状态的物理隔离与无缝切换。
保护装置：包括防孤岛保护、过欠压保护、频率保护等，确保在电网异常时设备能够安全脱网，保障检修人员及设备的安全。
微电网的最终目的是服务负载。根据重要程度，负载通常分为：
重要负载：如医院手术室、数据中心、精密制造设备。在电网停电时，微电网必须优先保障此类负载的供电。
可调节负载：如空调、照明、充电桩等。在系统需要平衡功率时，可通过需求侧响应进行柔性调节，以提升新能源的自消纳率。
为了确保长期稳定运行，一套完善的微电网系统还包括：
环境监测仪：实时监测光照强度、风速、环境温度，为功率预测提供数据支持。
视频监控与消防系统：针对储能电池舱等重点区域，配备七氟丙烷等自动灭火装置及温感、烟感探测器，提升系统运行的安全性。
光伏储能微电网系统是一个集“源、网、荷、储、控”于一体的综合性工程。从光伏板到储能电池，从变流器到能量管理平台，每一部分都相互协同，共同构成了一个能够实现自我控制、自我管理的完整发配电系统。
对于企业而言，构建微电网不仅有助于优化用能结构，更能提升应对突发停电的韧性。如果您正在考虑进行微电网的改造或建设，建议从实际用能需求出发，选择具备成熟项目经验的技术服务商进行勘察设计，以确保系统的经济性与可靠性。
