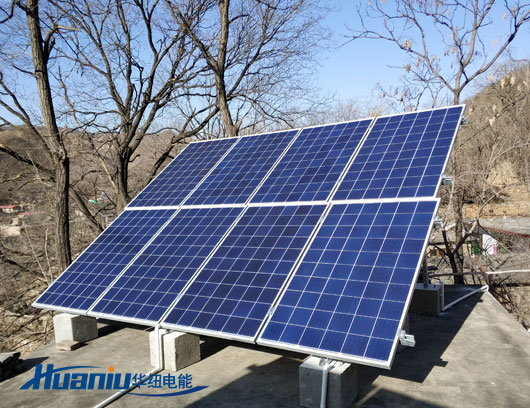

光伏组件的连接方式决定了系统的电压和电流，直接影响对充电控制器和逆变器的选型。主要有三种方式：
1. 串联连接
* 方法： 将第一块组件的正极（+）连接至第二块组件的负极（-），以此类推。
* 效果： 系统电压 = 单块组件电压 × 组件数量；系统电流 = 单块组件电流。
* 优点： 提升电压，降低传输过程中的电流损耗，适合组件与控制器距离较远的场景。
* 注意事项： 所有串联组件的规格（尤其是电流）应保持一致。
2. 并联连接
* 方法： 将所有组件的正极连接在一起，所有负极连接在一起。
* 效果： 系统电压 = 单块组件电压；系统电流 = 单块组件电流 × 组件数量。
* 优点： 提升电流，在阴影遮挡时，单一组件的性能下降对整体系统影响较小。
* 注意事项： 每条并联支路的电压需一致，通常建议在正极回路上安装保险丝以防止逆电流。
3. 混合连接（串并联）
* 方法： 先将若干组件串联形成一个“串联组”，再将多个“串联组”进行并联。
* 效果： 系统电压 = 单个串联组电压；系统电流 = 单个串联组电流 × 并联组数。
* 优点： 可同时增加系统的电压和电流，是实现大功率系统最常用的方式。
* 注意事项： 每个串联组内的组件规格应相同，不同串联组之间的电压也需匹配。
请务必在断电情况下操作，并佩戴绝缘手套等安全防护装备。
1. 规划与计算：
* 根据您的用电需求确定系统总功率。
* 根据充电控制器和逆变器的额定输入电压、电流，确定最佳的组件连接方式（串联、并联或混合）。
* 确保组件总电压在控制器最大允许电压范围内，总功率也符合要求。
2. 准备材料与工具：
* 光伏组件、MC4连接器（公母头）、光伏直流电缆、接线盒（或汇流箱）、万用表。
3. 实际连接操作：
* 串联： 使用MC4转接缆或直接将一块组件的正极MC4接头（公头）与下一块的负极MC4接头（母头）插紧。
* 并联： 通过一个并联接线盒（汇流箱），将各组件的正极接入正极端子，负极接入负极端子。
* 检查： 所有连接务必牢固，确保防水接口完全拧紧。
4. 连接至系统：
* 将组件阵列的总正极和总负极电缆，分别连接至充电控制器的“PV+”和“PV-”输入端。
* 注意极性！ 正负极接反会严重损坏设备。
5. 最终测试：
* 在连接控制器之前，使用万用表直流电压档测量组件阵列的开路电压，确认电压值在预期范围内且极性正确。
* 一切正常后，方可进行最终连接。
* 专业操作： 光伏系统涉及高压直流电，安装和连接建议由专业电工或技术人员完成。非专业人士自行操作可能存在触电风险，并可能导致设备损坏。
* 安全第一： 避免在雨天、潮湿环境下操作。连接时确保组件表面被遮盖，因为阳光下的组件会产生高电压。
* 合规使用： 确保所使用的组件、电缆及连接器符合国家相关安全标准和规范。
