离网光伏发电系统电缆线径选择全攻略

发布时间:2025-9-26 13:53:39

离网光伏发电系统中,电能从太阳能板产生,经过控制器,储存于蓄电池,最终通过逆变器供给负载。整个流程中,电缆承担着传输直流电和交流电的重任。如果线径选择过细,可能会引发一系列严重问题,选择合适线径,需综合评估以下四个关键因素:

1. 载流量(电流承载能力)

这是电缆最基本的参数。所选电缆的最大持续载流量必须大于流经该段电缆的最大持续电流,并留有充足的安全余量。通常,安全系数可取1.25倍或更高。

组件到控制器段: 电流 = 光伏组件的短路电流(Isc) × 并联数量 × 安全系数(通常为1.25)。

蓄电池到逆变器段: 电流 = 逆变器额定功率(W) ÷ 蓄电池电压(V) ÷ 逆变器效率(约90%)。

2. 电压降

这是衡量效率的关键指标。电压降过大意味着能量在传输过程中以热的形式白白消耗。对于离网系统,我们建议将电压降控制在以下范围内:

直流侧(组件到控制器): ≤ 3%

直流侧(蓄电池到逆变器): ≤ 1%

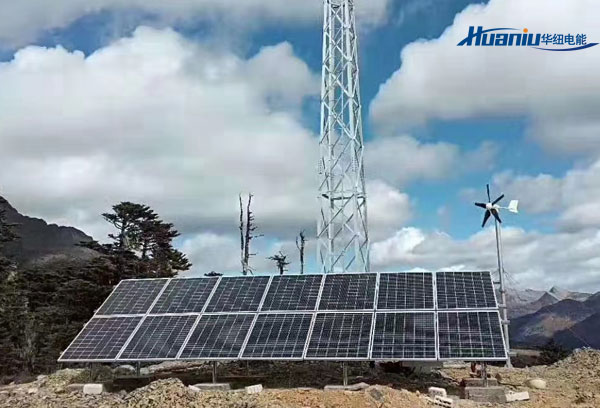

离网光伏发电系统

3. 线路长度

电缆越长,电阻越大,电压降也越大。这是计算中必须精确测量的数值,包括来回总长度。

4. 敷设环境

电缆是暴露在空气中、穿管埋墙,还是多根捆扎在一起,都会影响其散热能力,从而影响实际载流量。需要根据实际情况查阅电缆的校正系数。

一、简化参考表(仅供初步估算)

为方便快速估算,下表提供在不同系统电压和电流下,为保持电压降≤3%时,100米来回总长度(即单程50米)所需的建议最小铜缆线径。

系统电压 电流 (A) 建议最小线径 (mm²)  适用场景举例
12V 10A 6 小功率照明系统
12V 30A 25 中小功率逆变器输入
24V 20A 6 中型控制器到蓄电池
48V 50A 16 大型控制器到蓄电池
48V 100A 35 大功率逆变器输入

请注意: 此表仅为简化参考,实际选择必须根据您的具体线路长度和允许电压降进行精确计算。

二 、 总结与最终建议

正确选择离网光伏系统的电缆线径,是一项严谨的技术工作。它直接关乎您的财产安全和系统发电收益。遵循“先算电流,再算压降,双重校验”的原则,可以确保您的系统稳定高效运行数十年。

我们建议:

优先选择认证齐全的专用光伏电缆,特别是直流侧,其具备更好的耐候、耐紫外线和阻燃特性。

对于大型或复杂的离网系统,强烈建议咨询专业的电气工程师或系统设计人员,进行精准的设计与审核。

 在安装时,确保所有连接牢固,并使用合适的电缆接头和线鼻,以减小接触电阻。
