对于寻求能源独立、解决无电或缺电地区供电问题的用户来说，离网光伏发电系统是一个理想的解决方案。而整个系统的“神经网络”与“大脑”——系统接线图，则是确保其安全、高效、稳定运行的重中之重。本文将为您深入解析离网光伏发电系统的核心构成与接线逻辑，助您全面了解这一绿色能源技术。
在解读接线图之前，我们首先要认识系统的各个“器官”：

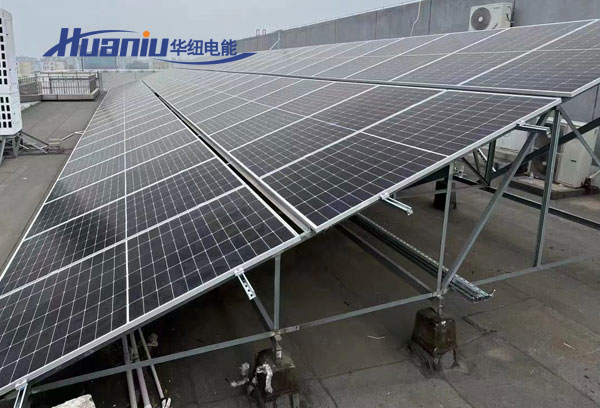

1. 光伏组件（太阳能电池板）：系统的“能量源泉”，负责将太阳能转化为直流电。
2. 储能蓄电池：系统的“能源仓库”，储存光伏组件发出的电能，在夜间或阴天时供电。
3. 太阳能控制器：系统的“智能管家”， regulates the charging process, 防止蓄电池过充或过放，延长其寿命。
4. 离网逆变器：系统的“翻译官”，将蓄电池输出的直流电（DC）转换成家用电器所需的交流电（AC）。
5. 配电箱/负载端：系统的“分配枢纽”，将电能安全地输送到各个用电设备。
6. 电缆、接线端子及保护装置（如保险丝、断路器等）：系统的“血管与免疫系统”，负责连接并保护整个系统。
一张清晰的接线图描绘了能量流动的路径和安全控制的节点。其核心接线逻辑通常遵循以下顺序：
第一步：光能捕获与初级控制
光伏组件通过电缆串联或并联后，正极（+）和负极（-） 接入太阳能控制器的“PV输入”端子。控制器是能量进入系统的第一道关口。
第二步：电能储存与管理
太阳能控制器的“蓄电池（Battery）”端子通过合适规格的电缆，连接至储能蓄电池的正负极。控制器在此处实时监测蓄电池电压，智能调节充电状态。
第三步：直流变交流与输出
储能蓄电池的输出端连接至离网逆变器**的“DC输入”端子。逆变器启动后，将其“AC输出”端子接入交流配电箱的输入端。
第四步：电能分配与使用
交流配电箱内部分路，通过断路器、防雷器等保护装置，将电能安全地输送至照明、插座、家电等各类交流负载。
【请注意：以上为原理性描述，实际安装需严格遵循设备厂商提供的官方接线图并由专业技术人员操作。】
1. 极性正确：直流系统对正负极的要求极其严格，接反可能导致设备永久性损坏。
2. 电缆规格：必须根据各环节的电流大小选择足够粗的电缆，以减少线损，防止过热引发危险。
3. 安全防护：在关键线路（如控制器与蓄电池之间）加装直流断路器或保险丝，是过载和短路保护的必要措施。
4. 接地保护：良好的接地系统是保障人身安全和设备防雷的关键，不可忽视。
离网光伏发电系统的设计不是一个简单的拼装游戏。组件功率、蓄电池容量、控制器和逆变器的规格需要与用户的日常用电量、用电习惯进行精准匹配。一个错误的接线或配置不仅可能导致系统效率低下，更可能埋下严重的安全隐患。
因此，我们强烈建议：
选择具备资质的专业服务商进行系统设计与安装。他们能提供：
*量身定制的系统方案；
*符合规范的标准化施工；
*高品质的组件与设备；
*清晰准确的系统接线图与操作培训；
*可靠的售后服务与技术支持。
离网光伏发电系统接线图是连接理论与实践的蓝图，是系统安全高效运行的基石。通过本文的介绍，希望您能对其有一个基础而全面的认识。如果您正考虑构建自己的独立能源系统，请联系我们，获取更专业的技术咨询和定制化解决方案。
