随着清洁能源应用的普及，离网光伏发电系统为无电地区、野外作业、应急备用等场景提供了可靠的电力解决方案。一套安全、高效、长寿命的离网系统，专业规范的安装是核心关键。本文详细解析离网光伏系统的标准安装流程，强调必须由具备专业资质的安装服务商执行，确保系统符合国家电气安全规范，保障人身财产安全。
*安全第一：涉及高空作业、电气连接，存在触电、跌落等风险，非专业人员严禁操作。
*设计先行：系统配置（组件功率、电池容量、逆变器规格）需根据实际负载需求、当地光照条件精确计算，未经专业设计的系统无法保证可靠运行。
*资质合规： 安装服务商需具备国家认可的电力设施承装（修、试）资质或新能源安装资质，人员需持证上岗（电工证、高处作业证等）。
*质量保障： 选用符合国家标准、具备认证（如CQC、TUV、UL）的合格产品。
1. 前期勘察与系统设计 (基石步骤)
*现场勘测：专业工程师实地考察安装地点（屋顶、地面、山坡等），评估：
*光照条件：朝向（最佳为正南）、倾角（参考当地纬度或优化设计）、全年遮挡物（树木、建筑阴影分析）。
*安装条件： 屋顶/地面承重能力、结构类型、可利用面积、防风要求、布线路径。
*环境因素： 当地气候（风速、雪压、盐雾、沙尘）、温度范围。
*负载分析： 详细记录所有用电设备的功率、日运行时长、启动电流（电机类设备），计算**日均耗电量(Wh/天)和峰值功率(kW)。
*系统容量设计：
*光伏组件：根据日均耗电量、当地日均峰值日照时数、系统效率（通常取0.7-0.85）计算所需光伏总功率(Wp)。公式：`光伏总功率(Wp) ≈ 日均耗电量(Wh) / (日均峰值日照时数(h) * 系统效率)`。考虑冗余（通常增加10%-30%）和连续阴雨天数的需求。
*蓄电池：根据所需存储电量（日均耗电量 期望自持天数）、放电深度（DOD，铅酸通常50%，锂电可达80%以上）、系统电压计算所需电池总容量(Ah)。公式：`电池总容量(Ah) = (日均耗电量(Wh) 自持天数) / (系统电压(V) * 放电深度(DOD))`。
*离网逆变器： 额定功率需大于所有负载同时工作的**峰值功率总和**，并能承受最大启动电流冲击（如电机启动）。输出电压（AC）需与负载匹配（220V单相/380V三相）。
*太阳能控制器： 匹配系统电压，额定电流需大于光伏阵列的短路电流(Isc)并留有余量（通常1.25倍以上），类型（PWM或MPPT，后者效率更高）根据预算和阵列配置选择。
*方案确认与材料清单： 出具详细设计方案、图纸（电气单线图、安装布局图）及材料清单(BOM)，用户确认。
2. 设备与材料准备 (严把质量关)
根据设计方案采购*全新、原厂包装、具备合格证和认证标志**的光伏组件、蓄电池、逆变器、控制器、支架系统、线缆（光伏专用直流线、交流电缆）、连接器（MC4）、配电箱（直流箱、交流配电箱）、断路器/熔断器（直流专用、交流）、防雷接地器材等。
* 检查所有设备外观完好无损，型号规格与清单一致。
3. 安装场地准备 (安全基础)
*屋顶/地面处理： 确保安装面平整、坚固、清洁。如需加固，由专业结构工程师评估后进行。
*定位放线： 根据设计图纸，精确标记支架底座、设备（控制器、逆变器、蓄电池）的安装位置。
4. 支架系统安装 (稳固可靠)

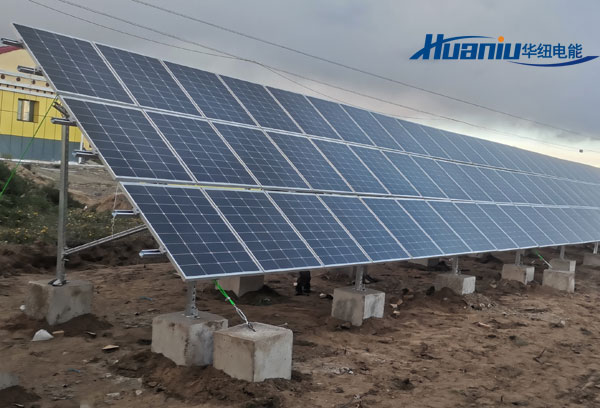

*基础施工（地面系统）：浇筑混凝土基础或打地桩，确保水平度和强度。
*支架组装与固定：严格按照支架厂家说明和设计图纸组装支架结构。在屋顶安装时，使用专业屋顶挂钩或穿透件，并做好可靠的防水密封处理（使用专用防水胶垫、密封胶）。所有紧固件需拧紧至规定扭矩。
*调整倾角与朝向：精确调整支架至设计要求的倾角和朝向（正南±10°内为佳），并确保整体结构稳固、抗风。
5. 光伏组件安装 (小心谨慎)
*组件搬运： 轻拿轻放，避免磕碰、划伤、隐裂。禁止在组件上踩踏。
*组件固定：使用组件配套的压块或夹具，将组件牢固地固定在支架导轨上。压块位置符合设计要求，固定螺栓按推荐扭矩拧紧。
*组件布线： 在组件背面预装MC4连接器（注意正负极）。推荐在组件下方预留一定下垂弧度，避免积水。
*组串连接： 根据设计电压（系统电压）要求，将规定数量的组件串联成一个组串。连接时务必确认极性正确（正接正，负接负）。使用专用MC4公母头连接器可靠插接，听到“咔嗒”声后轻拉确认牢固。完成连接后立即用绝缘胶带包裹连接器。
*组串汇流： 如有多个组串，需通过直流汇流箱进行并联。汇流箱内配置直流断路器/熔断器（每串一路）。
6. 电气设备安装与接线 (核心环节，专业电工操作)
*设备就位： 将蓄电池（置于通风、干燥、阴凉处）、控制器、逆变器、配电箱等设备安装在设计位置（室内或室外防护箱内），固定牢固。
*接地系统安装：
严格按照国家标准（GB 50057）安装防雷接地网和设备保护接地。
* 使用镀锌扁钢或铜缆作为接地干线，打入足够深度的接地极（通常≥2.5米，多根并联）。
将支架、组件边框（如有要求）、汇流箱、控制器、逆变器外壳、蓄电池架等所有金属非载流部分*可靠连接至接地干线。接地电阻需≤4Ω（或满足设计要求）。
*直流侧接线 (先接蓄电池端，再接光伏端)：
*蓄电池连接：断开所有开关！ 使用规定规格的直流电缆，按设计将蓄电池串联/并联至系统所需电压。连接时严格区分正负极，连接端子需压接牢固并做绝缘防护。最后连接电池到控制器的电池端子。 控制器通常有反接保护，但仍需确认极性正确。
*光伏阵列接入控制器： 将来自汇流箱（或组串）的光伏直流线（正、负极）接入控制器的光伏输入端子（PV+/PV-）。再次确认极性！ 控制器通常有反接保护。
*交流侧接线：
* 将逆变器的交流输出端（L, N, PE）通过断路器接入交流配电箱。
* 用户负载从交流配电箱的相应断路器引出。
*所有交流接线需符合家庭/建筑电气布线规范（如GB 50303），火线、零线、地线严格区分并使用不同颜色线缆（通常L-红/棕，N-蓝，PE-黄绿双色）。
7. 系统检查与初次上电 (严谨测试)
*全面检查： 由专业工程师进行最终检查：
* 所有机械连接是否紧固？支架、组件无松动？
* 所有电气连接是否正确、牢固？极性无误？
* 线缆规格是否符合要求？无破损？
* 接地系统是否完整可靠？接地电阻测试合格？
* 所有断路器/熔断器处于断开状态？
* 防水密封是否到位？
*初次上电（严格按顺序）：
1. 闭合蓄电池到控制器的断路器（或开关）。
2. 控制器自检，显示蓄电池电压正常。
3. 闭合光伏阵列到控制器的断路器（或开关）。观察控制器显示，应能检测到光伏电压/电流并开始充电。
4. 确认控制器工作正常后，闭合逆变器直流输入端的断路器（如有）。
5. 启动逆变器（按说明书操作）。待逆变器自检完成，显示“运行”或“并网”状态（离网逆变器通常显示“输出”）。
6. 最后，闭合交流配电箱中给负载供电的断路器。
*参数设置与调试： 在控制器和逆变器管理界面（显示屏或通讯软件）设置系统参数（如电池类型、充电电压、放电截止电压、交流输出电压/频率等），确保符合设备要求和设计方案。测试各负载正常工作。
8. 系统监控与用户交付 (持续保障)
*安装监控系统（可选但推荐）：配置数据采集器（如SDM630电表）和监控平台（本地显示或云平台），实时监测发电量、用电量、电池状态等关键数据。
*用户培训： 向用户详细讲解系统工作原理、日常操作（开关机顺序）、简单状态查看、异常情况处理（如断电、故障指示灯）、安全注意事项及维护要点。
*交付文档：提供完整的系统设计图纸、设备清单、产品说明书、合格证、质保卡、操作维护手册、安装验收报告等。
离网光伏发电系统的成功运行，**科学严谨的设计是基础，专业规范的安装是保障**。选择具备合法资质、经验丰富、信誉良好的专业安装服务商至关重要。他们不仅能确保安装过程的安全合规，更能提供完善的系统设计、优质的设备选型、专业的调试培训和可靠的售后保障，让您的离网光伏系统真正成为安全、可靠、长久的独立能源解决方案。
请务必联系您所在地的合规新能源工程服务商获取专业咨询与安装服务。
