为鱼塘增氧机设计离网太阳能供电系统是一个可行的方案，尤其适合偏远无电网地区或希望降低长期电费成本的养殖户。下面是华纽电能整理的一个详细的设计思路和关键考虑因素：
☛可靠供电： 确保增氧机（尤其是关键时段如夜间、阴雨天）能持续稳定运行，保障鱼类安全。
☛独立运行： 不依赖公共电网。
☛经济实用： 在满足可靠性前提下，优化初始投资和长期维护成本。

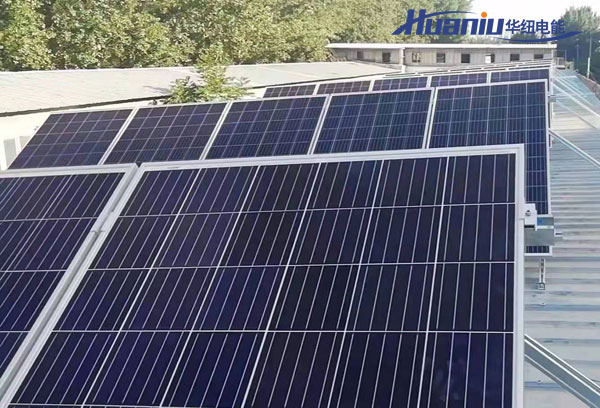

1. 太阳能电池板：
☛作用： 将太阳能转化为直流电。
☛关键参数：
☛总功率： 这是最核心的参数，需要根据增氧机功率、运行时间和当地日照条件精确计算。
☛类型： 单晶硅效率高、寿命长，适合面积有限的情况；多晶硅性价比高。优先选择单晶硅。
☛电压： 通常选择单块电压较高的板子（如36V或72V规格），串联达到系统工作电压（通常48V或更高），减少线路损耗。
☛安装： 朝南（北半球），倾角根据当地纬度调整以最大化全年发电量。确保无遮挡（树木、建筑阴影）。
2. 太阳能充电控制器：
☛作用： 管理光伏板对蓄电池的充电过程，防止过充和过放，保护蓄电池，最大化充电效率。
☛关键参数：
☛类型： 必须选择MPPT控制器。它比PWM控制器效率高得多（尤其在冬季或光照不足时），能更充分地利用光伏板功率，显著减少所需光伏板数量。
☛输入电压： 需高于光伏板阵列的最大开路电压（Voc）。
☛输入电流： 需大于光伏板阵列的短路电流（Isc）。
☛输出电压： 需匹配蓄电池组的额定电压（如48V）。
☛输出电流： 需满足系统最大充电电流要求（通常由蓄电池容量决定）。
3. 蓄电池组：
☛作用： 储存太阳能发出的电能，在夜间、阴雨天或无日照时为增氧机供电。是整个系统可靠性的关键瓶颈。
☛关键参数：
☛类型：
☛铅酸电池 (富液/AGM/Gel)： 初始成本低，但深循环寿命相对较短（3-7年），维护要求较高（富液需加水），充放电深度有限（通常50%），体积重量大。AGM/Gel免维护但价格更高。不推荐作为首选。
☛锂离子电池 (LiFePO4 - 磷酸铁锂)： 强烈推荐！ 虽然初始成本高，但优势巨大：
☛超长寿命： 循环寿命可达3000-7000次（80%放电深度下），使用寿命10年以上。
☛高充放电效率： 能量利用率更高。
☛深放电能力： 允许放电至80%-90%甚至更高（具体看规格），显著减少所需容量。
☛无记忆效应，免维护。
☛更宽的工作温度范围。
☛更轻更紧凑。
☛电压： 通常选择48V系统，降低电流，减少线损和线缆成本。12V/24V系统仅适用于非常小功率的增氧机。
☛容量： 至关重要！ 单位：千瓦时。需满足无日照天数（阴雨天储备）的用电需求。计算需考虑增氧机功率、每日运行时间、当地连续阴雨天数（通常按3-7天设计）。锂电的高放电深度可以显著减小所需容量（相比铅酸）。
☛安装： 置于干燥、通风、温度相对稳定的地方（避免阳光直射和严寒）。做好防护。
4. 逆变器：
☛作用： 将蓄电池的直流电转换成增氧机所需的交流电。
☛关键参数：
☛类型： 选择纯正弦波逆变器。确保与增氧机电机兼容，运行平稳、噪音低、效率高、寿命长。修正弦波逆变器可能损坏电机或不稳定运行。
☛额定功率： 必须大于增氧机启动功率（通常是额定功率的3-7倍！）。选择时留有余量（建议额定功率至少是增氧机额定功率的1.5-2倍，启动功率必须覆盖）。
☛输入电压： 匹配蓄电池组电压（如48V）。
☛输出电压/频率： 匹配增氧机要求（通常220V/50Hz）。
☛效率： 选择高效率（>90%）的型号，减少能量损失。
☛注意： 如果增氧机是直流电机（较少见），则可能不需要逆变器，直接用控制器和蓄电池驱动（需仔细匹配电压电流）。但绝大多数增氧机是交流电机。
5. 配电与保护：
☛直流断路器/隔离开关： 在光伏板输入端、控制器与蓄电池之间、蓄电池输出端安装，便于维护和紧急断电。
☛交流断路器/漏电保护器： 在逆变器输出端安装，保护增氧机线路。
☛防雷保护器： 在光伏阵列输入端和逆变器交流输出端安装，防止雷击浪涌损坏设备。
☛合适规格的电缆： 直流侧（尤其是低压大电流部分）使用足够粗的专用光伏电缆，减少线损。交流侧使用标准电缆。所有连接牢固、防水。
6. 负载 - 增氧机：
☛精确测量： 务必实际测量增氧机的额定功率和启动功率（启动瞬间的峰值功率）。这是系统设计的基石。
☛能效： 选择本身能效高的增氧机，减少整体能耗。
☛运行策略： 考虑是否可间歇运行（如开1小时停半小时），或根据溶氧量自动控制（加装溶氧控制器），可显著降低对蓄电池容量的需求。
1. 确定负载需求：
增氧机额定功率：☛P_rated (kW)
增氧机启动功率：☛P_start (kW) (实测！)
每日计划运行小时数：☛H_run (小时)
每日耗电量：☛E_day = P_rated H_run (kWh)☛
2. 确定系统自主天数：
根据当地气象数据（历史连续阴雨天记录），确定需要系统无日照也能支持的天数：☛D_autonomy (天) (通常3-7天)。
3. 计算蓄电池总容量：
☛铅酸电池 (放电深度DoD ≈ 50%)：
`Batt_Capacity (kWh) = E_day D_autonomy / DoD = E_day D_autonomy / 0.5 = E_day D_autonomy 2`
☛锂电 (放电深度DoD ≈ 80%-90%, 按85%计算)：
`Batt_Capacity (kWh) = E_day D_autonomy / DoD ≈ E_day D_autonomy / 0.85 ≈ E_day D_autonomy 1.18`
☛换算成安时 (Ah) @ 系统电压 (V_sys, 如48V)：
`Batt_Capacity (Ah) = Batt_Capacity (kWh) ☛ 1000 / V_sys`
4. 计算所需光伏板功率：
☛目标： 在平均日照条件下，光伏板每天产生的电量不仅要满足当天增氧机用电，还要有余量为蓄电池充满电，以应对夜间和阴雨天。
☛公式：
`P_pv (kW) = (E_day K_sf) / (H_sun η_sys)`
☛ `K_sf (安全系数)`：通常取1.2-1.5，考虑线路损耗、灰尘、组件衰减、效率损失等。
☛ `H_sun (峰值日照小时数)`：指相当于标准测试条件下峰值功率运行的小时数（非实际白天时长）。需查当地气象数据（如年平均值，取最差月份值更保险）。例如，某地年均4.5小时，最差月可能只有2.5小时。
☛ `η_sys (系统效率)`：考虑控制器效率、蓄电池充放电效率、逆变器效率、线损等。通常取0.7-0.8（70%-80%）。保守点可取0.7。
☛简化理解： 所需光伏板总功率 ≈ (日耗电量 / 当地日均有效日照小时数) ☛ 安全系数 / 系统效率
5. 选择逆变器：
☛额定功率 > 增氧机额定功率 1.5 (留有余量)☛
☛峰值/浪涌功率 > 增氧机启动功率 (P_start)
☛ 输入电压匹配蓄电池电压 (V_sys)
☛ 输出电压/频率匹配增氧机
6. 选择控制器：
☛ 输入电压 > 光伏阵列最大开路电压 (Voc @ 最低工作温度)。
☛ 输入电流 > 光伏阵列短路电流 (Isc)。
☛ 输出电压匹配蓄电池电压 (V_sys)。
☛ 输出电流 > (光伏阵列最大功率点电流 + 余量)，且满足蓄电池最大充电电流要求（通常不超过0.2C-0.5C，C为电池容量Ah）。
优势:
☛ 运行成本极低（阳光免费）。
☛ 环保无污染。
☛ 适合偏远无电网地区。
☛ 减少对电网依赖和电费波动风险。
☛ 长期（10年以上）看，锂电方案总成本可能低于持续使用柴油发电机或电网电费（尤其电价高地区）。
挑战:
☛初始投资较高： 尤其是高质量光伏板和锂电。
☛依赖天气： 连续阴雨天是最大挑战，需靠蓄电池和足够的设计冗余解决。
☛蓄电池是薄弱环节和维护点： 铅酸需维护寿命短；锂电贵但寿命长免维护。
☛技术性较强： 需要合理设计和安装，否则效率低或易损坏。
☛空间需求： 光伏板需要足够无遮挡的安装面积。
1. 精确测量负载： 务必实测增氧机的额定功率和启动功率。
2. 收集当地气象数据： 特别是年总辐射量、月均峰值日照时数、最长连续阴雨天数。
3. 选择可靠品牌和质量： 光伏板、控制器（MPPT）、逆变器（纯正弦波）、锂电池（LiFePO4）是关键部件，不要贪图便宜。选择有口碑的品牌和供应商。
4. 重视系统电压： 对于功率在1kW以上的增氧机，强烈建议使用48V系统。
5. 专业设计与安装： 如果缺乏经验，建议咨询专业的太阳能系统集成商进行详细设计和安装。确保电气安全（防水、防雷、接地）。
6. 考虑监控： 加装系统监控设备，远程查看发电量、蓄电池状态、负载情况，便于管理和故障排查。
7. 维护计划： 定期清洁光伏板（灰尘、鸟粪），检查接线端子是否紧固、有无腐蚀，检查蓄电池状态（尤其铅酸）。
为鱼塘增氧机搭建离网太阳能供电系统是技术上成熟且经济上长期可行的方案，核心在于精确的负载测量、合理的系统设计（特别是蓄电池容量和光伏板功率计算）以及选用高质量的组件（尤其是MPPT控制器和锂电池）。务必重视增氧机的启动功率和当地最不利的气象条件（连续阴雨天）。虽然初始投资较高，但能显著降低长期运行成本，提高养殖场的能源独立性和可持续性。
