太阳能储能系统正逐渐成为现代能源解决方案的核心。随着技术的不断突破，其应用场景已从家庭屋顶扩展至工业、农业乃至城市电网，为绿色能源的普及提供了关键支撑。30KW太阳能储能系统适用于中型企业、农场、通信基站或离网工业园区，提供稳定电力供应及峰谷套利能力。以下是详细配置及成本分析：
1. 负载功率：30KW（持续），峰值45KW（电机/压缩机启动）。
2. 日耗电量：30KW × 8小时 = 240KWh（考虑系统效率后需设计 300KWh）。
3. 运行模式：离网或并网混合模式（默认按离网设计）。
4. 备用天数：支持2天无光照供电 → 储能容量 600KWh（按实际预算可缩减至300KWh）。

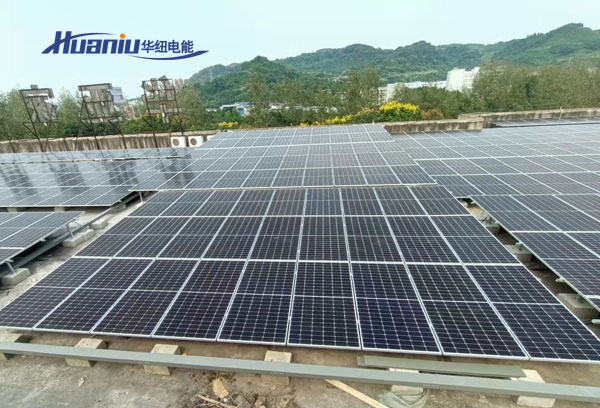

1. 光伏阵列
- 总功率：45KW（超配1.5倍，覆盖阴雨及损耗）。
- 组件选型：单晶硅550W/块，共82块（550W × 82 ≈ 45.1KW）。
- 日发电量：45KW × 4h（有效日照） × 0.85（系统效率） ≈ 153KWh。
- 安装方式：地面支架阵列（需占地约300㎡，倾角按纬度优化）。
2. 储能电池
- 容量：300KWh（按1天备电设计，支持夜间+阴天供电）。
- 电池类型：磷酸铁锂电池（循环6000次，DoD 90%）。
- 配置方式：
- 单体电池：3.2V 280Ah，共336节 → 96V系统（3.2V × 30串 = 96V）。
- 电池组：30串×11并（96V × 280Ah × 11 = 295.7KWh）。
- BMS系统：分层管理（每30节串联组独立监控）。
- 成本：300KWh × 1400元/KWh = 42万元（含机柜及温控）。
3. 逆变器
- 功率：50KW工频离网逆变器（支持150%瞬时过载，适配45KW峰值）。
- 功能：三相380V输出，支持市电/发电机无缝切换。
4. 控制器
- 类型：4路MPPT控制器（适配多组光伏阵列）。
- 规格：
- 输入电压：200-800V DC（每路支持11.25KW）。
- 输出电流：600A（96V系统）。
5. 配套设备
- 直流配电柜：防雷+断路器+熔断器
- 交流配电柜： 智能电表+负载分级管理
- 监控系统 ： 云平台+APP远程管理
1. 供电能力：
- 晴天可覆盖100%负载，阴雨天支持1天全负载运行（300KWh电池）。
2. 投资回收期：
- 工商业电价1元/KWh，年省电费≈300KWh/天×330天×1元≈99万元 → 1.5年回本（仅电费节省）。
3. 寿命与维护：
- 光伏25年，锂电池10-15年，铅酸电池3-5年（需更换）。
1. 安装要点：
- 光伏阵列分组安装（4组×11.25KW），减少遮挡影响。
- 电池柜集群需独立舱室，配备空调（维持25℃±5℃）。
2. 运维计划：
- 每日远程查看发电/储能数据，每月检查连接端子。
- 每年深度充放电测试1次（校准BMS电量计量）。
30KW太阳能储能系统可实现工商业用电低成本化与供电高可靠性。推荐采用**磷酸铁锂电池+光伏**方案，兼顾效率与寿命。实际设计中需注意：
1. 电池分舱散热：大容量电池组需强制风冷/液冷。
2. 电网协同：若并网，需向当地电力部门申请接入许可。
3. 扩展预留：光伏支架和电池柜预留20%扩容空间。
如需定制化设计（如海岛微网、多能源互补），需进一步提供负载曲线及地理气候数据。
