集装箱储能电池系统设计规范

发布时间:2022-10-17 9:27:21

电化学储能锂离子系统,由于部署环境要求低,适用场景多,其应用规模正在快速增长,在大规模应用的同时,储能电站的安全问题也引起人们的普遍关注。下面华纽电能举例介绍集装箱储能电池系统设计规范。

1、电池系统拓扑设计

系统总能量1MWh(不包含冗余量),配置一台500 KW PCS,PCS分为4个标准功率模块,每个功率模块独立接入一个电池簇。

电池单体采用CA100碳酸铁锂电池,4并4串组成一个电池箱,4并16串为一个电池组(4个电池箱串联),配置一个电池组管理单元。用于对该电池组的电压、温度信息采集、上传。整个电池系统由4个电池簇构成。每个电池簇由14个电池组,56个插箱串申联组成,配置一个电池簇管理单元,用于对该路电池簇各BMS模块进行监控、控制,4个电池簇配备一个电池阵列管理单元,对整个BMS系统的数据处理、监测控制,同时和PCS系统实现通信。

2、电池箱设计

每个电池插箱主要由电池、导电条、正负极引出接线端、采集线束、电池箱等组成。每个电池插箱内部排布4并4串16支CA100锂离子电池电池组的主正和主负、通讯线通过动力插头进行电池箱间连接引出,保证单元的功能完整、性能可靠、外形美观。

电池插箱尺寸(参考):720mm(长)×390mm(宽)×230mm(高)。

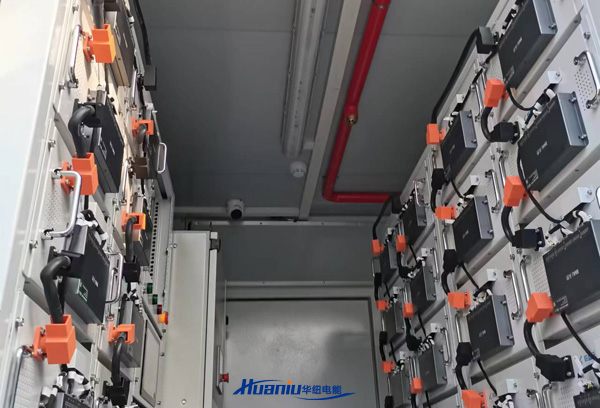

集装箱储能电池系统

3、电池机架设计

储能电池机架用于存放电池箱、规范电线电缆排布、保护设备等。采用矩阵式机架设计,使储能电池系统美观可靠。电池机架的整体结构在设计时最大程度地满足可靠性、安全性。电池机架的散热要求及操作维修的方便性,结构采用先进的免维护技术,采用模数化组合的装配式结构,保证柜体结构具有良好的机械强度。

储能系统机架尺寸(参考):4500mm(宽)×2360mm(高)×870mm(深)。

4.BMS系统设计

BMS系统设计分为三层控制架构设计,包括电池组管理单元,电池簇管理单元以及有多个电池串并联的电池阵列管理单元。

5、PCS系统设计

为便于实现大规模电池组的分散接入,并从根本上解决环路电流、支路不均流等问题,本方案PCS采用模块化设计。500 kW PCS分为4个标准功率模块,在直流侧为独立支路,实现了各直流支路的隔离。每个标准功率模块的直流测单独接入1个电池族,所有功率模块的交流侧通过升压变压器(315V400V)接入电网。

集装箱储能电池系统设计规范内容源于网络,如有侵权,请联系删除。
