光伏离网系统方案设计

发布时间:2022-7-27 13:42:14

光伏离网系统与并网相比较的话,两者区别还是非常大的,安装并网光伏发电系统需要申请手续,必须要有电网才可以,而离网不同,离网光伏发电系统安装不需要申请手续,只要有阳光就可以安装,它的使用范围相对广一些,当然这也不是说光伏离网系统好,任何事物都有两面性的,光伏离网系统的成本要比并网高,而且光伏离网系统方案设计相对复杂,它涉及到光伏组件、蓄电池、逆变器、控制器等部分的配置问题,每个部分的设计环节都是丝丝相扣的,下面我们先简单来看下。

1、用户需求的确定

光伏离网系统多为定制化产品,因为不同的用户使用的负载是不同的,而且负载的工作时间也不一样,所以作为厂家,我们首先需要先确定的是,负载有哪些,负载功率多大,负载的工作时间是什么时候,工作多长时间,离网系统安装在什么地区,根据这些我们可以先简单的出一个配置方案。比如说一台设备电机1kw,一天工作2个小时,需要按照2个阴雨天备电,那么我们就可以知道负载一天用2度电,储能电池需要存4度电。

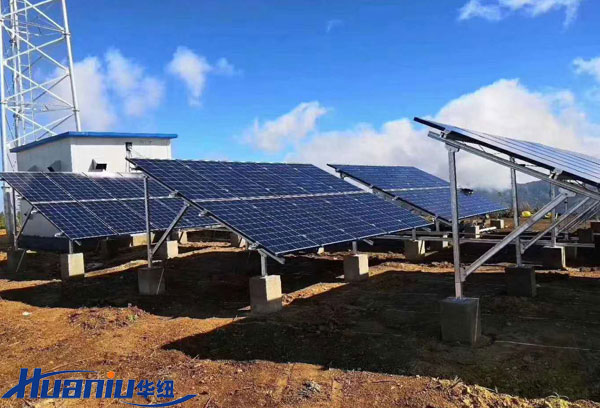

光伏离网系统方案

2、光伏离网系统方案设计

光伏组件的功率需要根据负载用电量以及蓄电池储电量来确定,假如当地有效光照4个小时,那么光伏组件装机量大概在1kw左右。

蓄电池储电量就是根据负载用电量以及阴雨天情况来决定的,在这里我们使用4度电的胶体电池。

逆控一体机根据负载功率、类型确定的,这里我们采用2kw的逆控一体机。

那么我们可以先采用以下方案:

光伏组件:540w单晶硅光伏板*2块

蓄电池:12V200Ah*2块胶体电池

逆控一体机:24V-2kw-220V 逆控一体机

到目前为止,除了光伏线、MC4接头、配电箱等辅料之外,整套光伏离网系统的初步设计大致就完成了,离网光伏发电系统的设计还是要根据项目实际情况来定,在这里,华纽电能还是要说光伏离网系统方案设计复杂,如果您不懂的话,可以找正规厂家咨询,采购。
