光伏发电如今深受大家的关注,其应用范围越来越广,除了运用在工商业、家庭、无电区之外,还可以车棚上。光伏车棚可以为车辆遮风挡雨,又能利用太阳能创造出清洁光伏能源供电动车充电,根据需求,多余的电可以并入电网,可以配置储能系统,可以削峰填谷或者是解决夜晚用电问题。今天我们举例说说太阳能车棚设计方案。
本项目拟在长沙市某工业园区建设20车位光伏车棚一个,采取"自发自用、余电上网"模式。

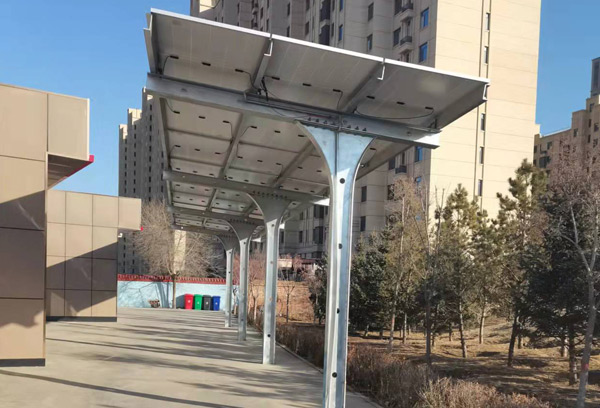

太阳能光伏车棚主要由支架系统、太阳电池组件阵列、照明及控制逆变系统、充电装置系统和防雷及接地系统组成。太阳能光伏充电一体化车棚,首先具备了普通车棚 所应有的功能,方便汽车的停放、遮阳、挡雨;其次是可在车棚下安装给停放的电动车补充电能的充电装置;最后还满足车棚的整体外观美观性和实用性。 光伏车棚直接采用了太阳电池组件作为顶棚,节省顶棚材料的同时,太阳电池组件又能将光能直接转换为清洁的电能,可方便地供周边的负载使用。太阳电池板支架以光伏建筑一体化和节能环保为理念,突出体现了光伏建筑一体化项目的美观性与功能性。
本光伏车棚采用275kWp太阳能电池组件180块,总装机容量49.5kw,每20块太阳能电池组件串联构成一个5.5kWp电池方阵,共计9个方阵接入50kW逆变器。直流电通过光伏并网逆变器变换成交流电,直接并于400V低压配电网。
逆变器是将直流电能转换为交流电能的的设备,逆变器是太阳能光伏发电系统中的关键部件,所以对逆变器有较高的要求,在选用逆变器时应要注意其技术规格是否满足系统设计的要求。
本项目并入低压配电网,所发电量自发自用,余电上网。有阳光时,光伏系统将所发出的电馈入电网,并供负载使用,没有阳光时不发电,负载直接从电网取电。当电网发生故障或变电站由于检修临时停电时,光伏电站也会自动停机不发电;当电网恢复后,光伏电站会检测到电网的恢复,而自动恢复并网发电。
太阳能车棚为定制化产品,如果您有相关需求,可以咨询我们华纽工程师。
