户外离网光伏电源解决方案的核心在于利用太阳能独立发电并存储，为远离电网的户外活动或设备提供稳定、可靠的电力。这种方案非常适合野营、房车旅行、偏远地区作业、应急备用、通信基站、监控设备等场景。以下是华纽电能整理的一个系统化的户外离网光伏电源解决方案框架：
1. 自给自足： 不依赖公共电网。
2. 稳定供电： 在无日照（夜晚、阴雨天）时也能提供所需电力。
3. 环境适应： 能适应户外多变的气候（温度、湿度、风雨）。
4. 便携性与耐用性： 根据需求平衡便携性、功率和耐用性。
5. 安全可靠： 电气安全、电池安全、防雷防雨等。
6. 易用性： 安装、操作、维护简便。
1. 太阳能电池板：
作用：将光能转化为直流电能。
选择关键：
类型：单晶硅（效率高、空间有限首选）、多晶硅（性价比高）、薄膜（柔韧性好、重量轻但效率低）。
功率：根据负载总功耗和当地日照条件计算所需总功率（通常考虑日均耗电量 + 储能需求 + 系统损耗 + 冗余）。例如：总负载日均耗电1kWh，考虑3天阴雨天备用，系统效率80%，日均有效日照4小时，则所需总功率 ≈ (1kWh 3) / (4小时 0.8) ≈ 940W。
户外考虑：选择耐候性强的面板（抗UV、防水、抗风压），便携式应用可选择折叠板或柔性板。
2. 储能电池：
作用：储存太阳能板产生的电能，在无光或高负载时放电供电。
选择关键：
类型：
铅酸电池：便宜、技术成熟，但体积大、重量重、寿命相对短、充放电深度浅、低温性能差。适合固定或对重量不敏感的低成本方案。
锂电池：（主流选择）
磷酸铁锂：强烈推荐！ 安全性高、循环寿命长（2000-6000次）、充放电深度高（可达80-100%）、宽温性能较好（尤其低温优于三元锂）、无记忆效应。重量体积比能量高。成本比铅酸高，但综合性价比最优。
三元锂：能量密度最高（更轻更小），但安全性相对低（需优秀BMS保护）、循环寿命相对较短、成本高、高温性能稍差。常见于高端便携电源。
容量：根据负载在无日照期间的用电需求确定。例如：负载功率100W，需要连续供电10小时，则电池容量至少为 100W 10h / 电池电压（如12V）≈ 83.3Ah @ 12V。还需考虑充放电深度（如铅酸只能用50%，铁锂可用80-90%）、系统效率和冗余。
户外考虑：锂电池（尤其铁锂）是首选。需确保电池组有良好的温度管理和防护（防水防尘防震）。
3. 充放电控制器：
作用：管理太阳能板对电池的充电过程（防止过充），管理电池对负载的放电（防止过放），是系统的“大脑”。
选择关键：
类型：
PWM：成本低，结构简单。但效率较低（尤其在电压不匹配时），太阳能板利用率不高。适合小型低成本系统。
MPPT：强烈推荐！ 最大功率点跟踪技术，能显著提高太阳能板发电效率（比PWM高10-30%），尤其在不同光照和温度条件下优势明显。虽然成本较高，但投资回报率高。
电压匹配：控制器电压需与太阳能板开路电压、系统电压（电池电压）匹配。
电流容量：控制器额定电流需大于太阳能板的短路电流，并留有余量。
户外考虑：选择防护等级高的（如IP65或更高），宽工作温度范围。
4. 逆变器（可选但通常需要）：
作用：将电池的直流电转换为交流电（如220V/110V），供交流电器使用。
选择关键：
类型：
纯正弦波：输出波形与市电相同，适用于所有电器（尤其是精密电器、电机类如冰箱、水泵、电动工具等）。推荐选择。
修正弦波：输出波形为阶梯波，成本低，但可能导致部分电器效率降低、噪音增大甚至损坏（如带电机、开关电源、医疗设备的电器）。不推荐用于敏感负载。
额定功率：必须大于所有同时使用的交流负载峰值功率之和（尤其注意电机类启动功率可能是额定功率的3-7倍！）。留出20-30%余量。
输入电压：匹配系统电池电压（如12V， 24V， 48V）。
户外考虑：同样关注防护等级、散热和温度适应性。如果负载全是直流设备（如12V LED灯、USB设备），可以不需要逆变器。
5. 配电与保护：
作用：连接各组件，分配电力，并提供过流、短路、防反接等保护。
组件：
直流断路器/保险丝：在太阳能板输入到控制器、控制器输出到电池、电池输出到逆变器/直流负载等关键线路上安装，防止过流和短路。
直流开关：方便切断各支路电源进行维护。
接线端子/连接器：使用防水、可靠的连接器（如MC4用于太阳能板）。
线缆：选择截面积足够、耐候性好的直流电缆，减少线损（压降控制在3%以内）。
户外考虑：极其重要！ 所有接线盒、连接器、开关等必须达到高防护等级（IP65或更高）。使用防水胶带、热缩管、防水接线盒进行防护。考虑防雷措施（如安装浪涌保护器SPD）。
6. 负载：
明确需求：列出所有需要供电的设备及其：
电压（直流DC / 交流AC）
功率（瓦特W）
每日使用时长（小时）
是否同时使用
是否有高启动功率（电机类）
1. 确定负载需求： 详细统计所有负载的功率、电压、使用时间，计算总日均耗电量（Wh）和峰值功率（W）。
2. 确定系统电压： 根据负载功率和传输距离选择（12V适合小功率近距离，24V/48V适合功率更大或距离较远，效率更高损耗更小）。
3. 计算电池容量： 根据日均耗电量、期望的无日照续航天数、电池类型（DOD）和系统效率计算所需电池总容量（Ah @ 系统电压）。
4. 计算太阳能板功率： 根据日均耗电量、当地日均有效日照小时数、系统效率（包括控制器、线损、电池充放电效率）和冗余系数（如1.2-1.5倍），计算所需太阳能板总功率（Wp）。
5. 选择充放电控制器：
类型：优先选MPPT。
电压：匹配系统电压。
电流：额定输入电流 > 太阳能板总短路电流 1.25；额定输出电流 > 最大充电电流要求。
6. 选择逆变器（如果需要交流电）：
类型：优先选纯正弦波。
功率：额定功率 > 所有同时使用交流负载的峰值功率之和 1.2-1.3。
电压：匹配系统电压。
7. 设计配电与保护： 选择合适的线径（计算压降）、断路器/保险丝规格、高防护等级连接件和外壳。
8. 集成与结构设计：
便携式/移动式：考虑一体化设计（如太阳能发电箱），将电池、控制器、逆变器、保护电路、输出接口集成在一个坚固、防水、带提手/轮子的箱体内。太阳能板可折叠或分体连接。
半固定/固定式：设计稳固的支架安装太阳能板，电池和控制设备安装在防护机箱内。布线需固定并做好防护。
1. 防水防尘： 重中之重！ 所有关键部件（接线盒、控制器、电池箱、逆变器外壳、连接器）必须达到IP65或更高防护等级。线缆入口使用防水格兰头。
2. 防雷： 在雷电多发区，应为太阳能板阵列和系统安装浪涌保护器，并做好接地。
3. 防风： 太阳能板支架必须牢固可靠，能承受当地最大风力。便携式板使用时需妥善固定。
4. 耐温： 选择宽温工作范围的部件（尤其电池和控制器）。锂电池在低温下性能会下降（铁锂相对较好），高温下需注意散热。必要时为电池箱增加保温/散热措施。
5. 防震： 移动应用需考虑设备在颠簸环境下的固定和抗震性。
6. 防盗： 对于固定或半固定安装，考虑防盗措施。
7. 维护： 设计应便于清洁太阳能板（灰尘、鸟粪影响发电效率）和检查连接。
1. 小型便携发电箱：
功率：100W - 500W 太阳能板（折叠/便携）
电池：0.5kWh - 2kWh 磷酸铁锂电池
输出：12V/24V DC 输出口（点烟器口、安德森口）、USB口、纯正弦波AC 输出（300W-1000W）
控制器：集成MPPT
应用：露营、自驾游、摄影、小型数码设备供电、应急照明。
2. 房车/游艇离网系统：
功率：300W - 2000W+ 太阳能板（车顶安装）
电池：2kWh - 10kWh+ 磷酸铁锂电池组（24V/48V系统）
控制器：独立大功率MPPT控制器
逆变器：大功率纯正弦波逆变器（2000W-5000W+），可能带市电充电/切换功能。
应用：为房车生活电器（冰箱、水泵、照明、空调、厨电）供电。

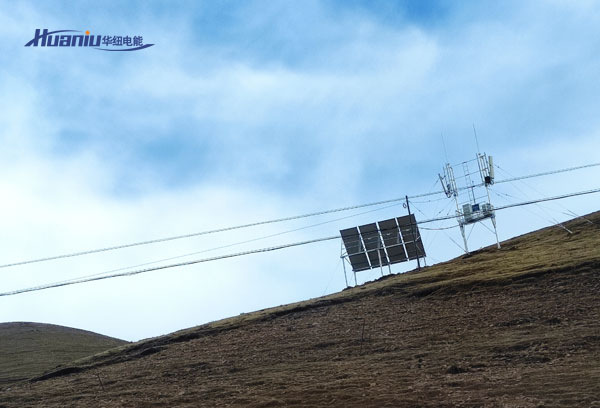

3. 偏远工作站/监控站：
功率：根据负载需求定制（几百W到几kW）
电池：较大容量铁锂电池组（48V系统常见）
控制器：MPPT控制器
逆变器：根据需要选择
应用：气象站、通信中继站、森林防火监控、农业灌溉控制、边境监控。
设计一个成功的户外离网光伏电源解决方案，关键在于精确匹配负载需求、合理选型核心组件（特别是高效MPPT控制器和安全的磷酸铁锂电池）、以及针对严苛户外环境进行周全的防护设计（防水防尘防雷防风耐温）。务必进行详细的负载统计和能源计算，并留出足够的冗余。对于复杂或高功率系统，建议咨询专业的光伏系统设计师。
希望这个详细的框架能帮助你规划和构建你的户外离网电源系统！如有更具体的需求（如负载清单、预算、应用场景细节），华纽电能可以提供更多信息以便给出更有针对性的建议。
