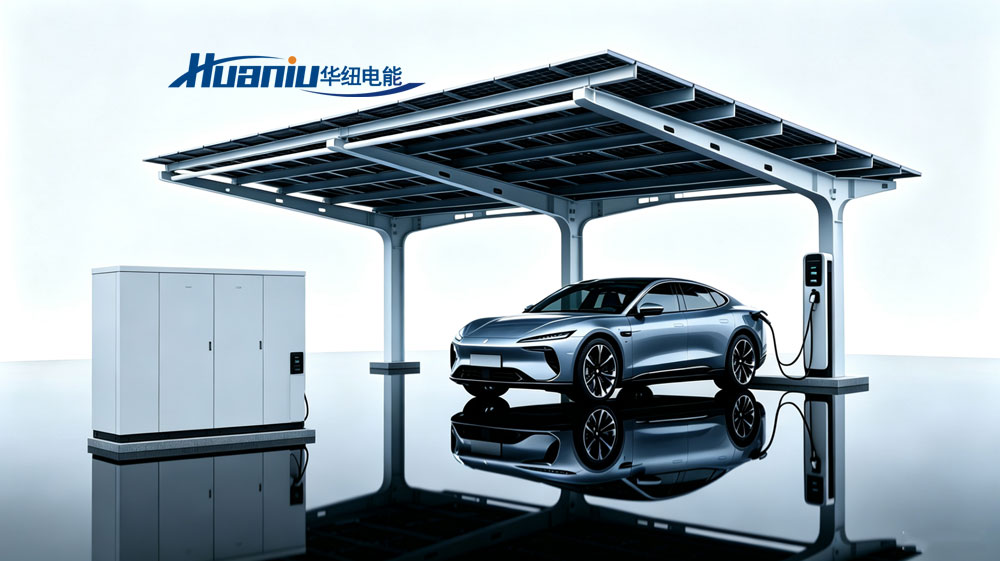

光储充一体化系统

光储充一体化系统，是将分布式光伏发电、储能电池系统与电动汽车充电桩深度整合的智能微电网解决方案。它解决了新能源汽车快速发展带来的“配电增容难”和“充电成本高”两大核心痛点。通过光伏发电自发自用、储能系统峰谷套利与需量管理，系统能够在不增加电网变压器的前提下，让充电桩“想充就充”，让电费“一省再省”。

在线咨询

详细介绍

一、行业痛点

痛点	具体表现
配电容量不足	建设快充桩需新增变压器，涉及增容费高昂（数十万至百万）且审批周期长（3-6个月）
电费成本高昂	充电桩白天高峰电价时段（1.0-1.5元/度）运行，电费支出巨大
光伏消纳受限	园区午间光伏大发，但用电负荷低，余电低价上网（0.3-0.4元/度）
变压器寿命受损	多车同时快充产生尖峰冲击，导致变压器过载跳闸

二、系统架构与核心组成

光储充系统通常采用 “直流母线” 或 “交流耦合” 两种架构。针对大功率快充场景，我们主推“直流母线”架构，省去多次交直流转换，效率更高。

核心模块	功能描述	选型建议
光伏发电系统	利用车棚顶或屋顶铺设N型TOPCon组件，将太阳能转化为直流电	推荐700W+大功率组件，最大化单位面积发电量
储能电池柜	磷酸铁锂电芯，作为电能的“蓄水池”，平衡发电与充电的时间差	主推 200-500kWh 液冷柜，安全且循环寿命长
储能变流器（PCS）	双向变流，控制电池充放电，支撑直流母线电压	采用碳化硅（SiC）器件，效率高达98.5%
直流快充桩	直接挂在直流母线上，光伏和电池的电不经转换直接供给车辆	支持 240kW-480kW 超充，配备液冷充电枪线
智能EMS系统	整个系统的大脑，控制能量流向，执行削峰填谷策略	内置算法，动态跟踪电价和车辆需求

三、核心产品功能与价值

1️⃣ 直流母线直充 —— 效率提升6%~8%

光伏发的直流电和电池储存的直流电，通过直流母线直接供给直流快充桩，省去了“DC-AC-DC”的两级转换损耗。同样的光伏板，能多充进去6%-8%的电量，这是光储充相比普通充电站的核心技术优势。

2️⃣ 动态增容 —— 无需增容，突破电力瓶颈

系统实时监测变压器负荷，当多车同时充电导致负荷接近变压器上限时，储能柜自动放电补充功率缺口，确保变压器不过载。原本只能装2台快充桩的变压器，搭配储能后可带动4-6台快充桩，节约了增容费用。

3️⃣ 峰谷套利 + 绿电消纳 —— 极致降本

电价低谷期（夜间）：从电网低价充电储满电池。

电价高峰期（白天）：光伏发电 + 储能放电，优先供给充电桩，大幅降低购电成本。

午间光伏大发时：若光伏发电量大于充电需求，多余电能存入电池，实现“零弃光”。

4️⃣ V2G（车辆到电网）反向放电（增值功能）

支持双向充放电桩，在电网紧急需求时，可调用电动汽车电池的电量反向支撑园区负荷或参与虚拟电厂（VPP）响应，为运营商创造额外的需求响应收益。

四、应用场景

场景	配置推荐	核心价值
商业综合体 / 写字楼	100kW光伏 + 241kWh储能 + 120kW快充×2	提升商业物业服务品质，利用峰谷价差降低物业电费
高速公路服务区	200kW光伏 + 430kWh储能 + 360kW超充×4	解决服务区变压器容量不足问题，保障节假日高流量充电
工业园区 / 物流园	500kW光伏 + 1MWh储能 + 240kW快充×6	消纳园区屋顶光伏绿电，降低车队充电成本，应对变压器容量限制
公交场站 / 专用场站	300kW光伏 + 500kWh储能 + 双枪直流桩×10	配合公交车夜间慢充、日间快补，通过储能实现“低充高放”

五、技术规格（典型款：200kW光伏 + 241kWh储能光储充系统）

项目	参数
光伏装机容量	200 kWp（N型双面组件）
储能额定容量	241 kWh（磷酸铁锂，可扩展至 500kWh+）
储能额定功率	100 kW（可扩展至 200kW）
充电桩配置	2 × 240kW 直流双枪快充（液冷终端，支持600A电流）
防护等级	储能柜 IP54 / 充电桩 IP55
系统综合效率	≥ 92%（含PCS、变压器及线路损耗）
并网电压等级	380V / 10kV（经变压器接入）
EMS响应时间	＜100ms（功率调度）；＜20ms（孤岛切换）
消防配置	全氟己酮自动灭火 + 气溶胶被动防护 + 水浸传感器
通信协议	Modbus TCP、IEC 61850、MQTT（支持对接云平台）

六、选型建议与落地指南

1. 先行评估变压器容量：拿到用户的历史负荷曲线，计算最大“可腾挪容量”，以此反推储能功率大小。

2. 消防验收前置：光储充涉及储能与充电两大高风险环节，设计方案阶段必须与当地消防部门沟通，配置独立防火分区和水消防接口。

3. 强调“柔性充电”策略：在EMS中预设充电策略，优先消纳光伏绿电，其次是谷电储能，最后才是市电直接供给。利用“功率限制”功能，在变压器容量不足时自动降低充电功率（如从240kW降为120kW），保证安全，决不跳闸。

欢迎联系我们华纽电能工作人员，开启新能源之路！欢迎查看➡️工商业光伏储能系统解决方案
