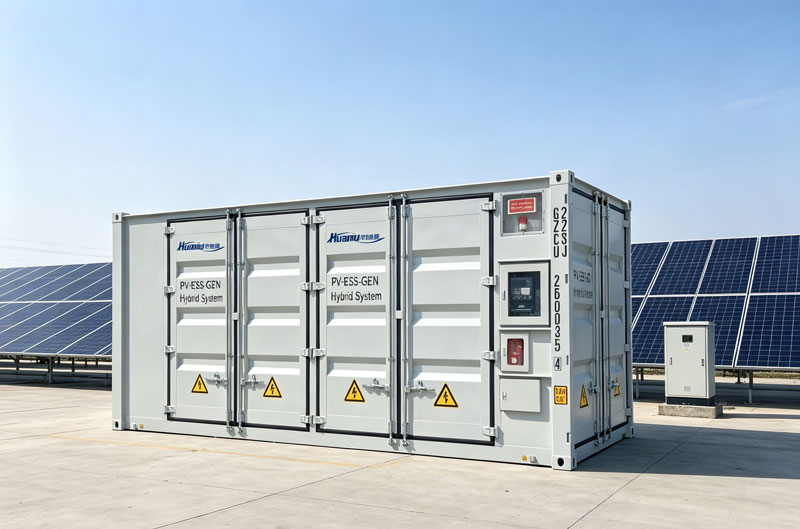

2.5MW/5MWh液冷集装箱储能系统

一、产品概述

华纽电能HNB-2.5MW/5MWh 液冷集装箱储能系统高度集成磷酸铁锂电池簇、液冷温控系统、电池管理系统（BMS）、主动消防系统及辅助配电于一体，支持 10kV/35kV 高压并网，是当前大型储能市场中技术成熟、部署便捷、经济性可观的标准化产品。

一句话定位：20尺标准箱，5MWh大容量，源网侧与工商业双场景适配。

二、产品系列与系统组成

 2.1 标准配置方案

一套完整的 2.5MW/5MWh 储能系统通常由 1台电池集装箱 + 1台PCS变流升压一体机 组成：

2.2 核心配置参数（12簇 314Ah 方案）

三、核心亮点

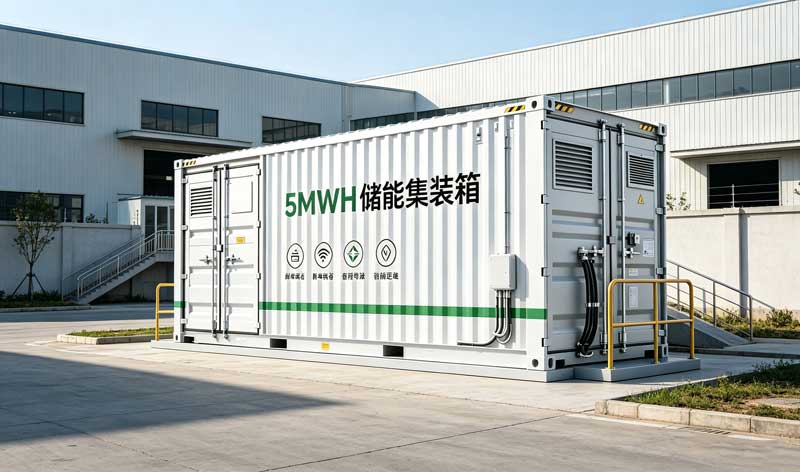

3.1 20尺标准箱，部署灵活

采用20尺标准集装箱设计，实现模块化、标准化。在广阔的能源基地、偏远的分布式站点，均能快速响应与灵活配置。支持肩并肩安装，项目占地面积节约 30% 以上。部分产品采用单开门、背靠背安装结构，占地面积节省 34%。

3.2 智能液冷，精准温控

采用智能变频液冷技术，电池包（PACK）内部温差可控制在 ≤2℃。精准的温控不仅提升了系统充放电效率，更有助于保持电芯间的一致性，有效延长电池整体使用寿命。系统可在 -30℃ ~ +55℃ 宽温域内稳定运行。

3.3 组串式架构，效率跃升

采用 “一簇一PCS” 的组串式交直流一体设计，消除簇间环流问题，最大化电池包一致性。系统可用容量提升 8%~15%，放电量提升显著。直流侧系统效率可达 ≥93%。

3️.4 三级防护，安全无忧

创新打造 “电芯-PACK-系统”三级消防控制联动策略：

电芯级：气凝胶物理隔离与初期阻燃

PACK级：模块级探测抑制功能

系统级：全氟己酮/七氟丙烷自动灭火 + 水消防系统

整机防护等级 IP54~IP55

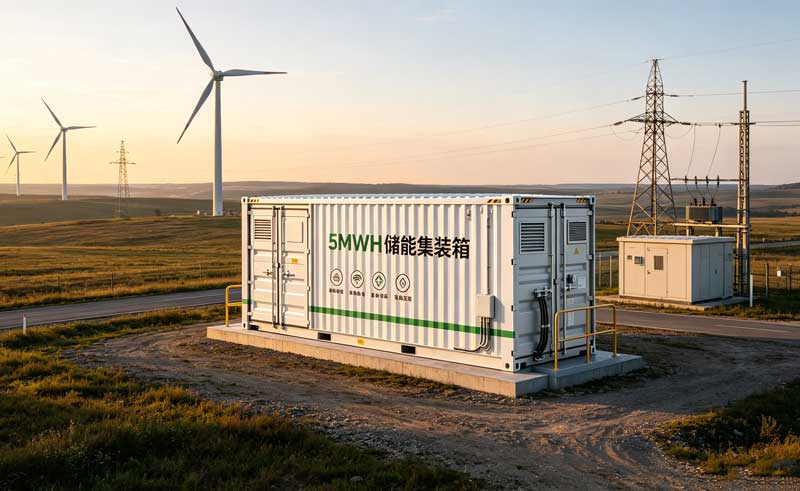

3.5 高海拔适应，场景广泛

具备4000米超高海拔适应能力，无惧高原低氧、低温等严苛环境。适应电源侧、电网侧、用户侧等多类型场景。

四、技术规格

五、核心应用场景

六、常见问题

Q1：2.5MW/5MWh 系统由哪些设备组成？

A：通常由 1台电池集装箱（5MWh） 和 1台PCS变流升压一体机（2.5MW） 组成。电池集装箱内集成电池簇、BMS、液冷机组、消防系统；PCS一体机内集成储能变流器、升压变压器及EMS。

Q2：系统采用什么冷却方式？

A：采用智能液冷温控技术，电池包内部温差可控制在 ≤2℃，相比风冷方案，电池循环寿命和系统效率均有显著提升。

Q3：系统可以并网运行吗？接入电压是多少？

A：可以。系统支持 10kV 或 35kV 高压并网。10kV 高压并网方案相比传统的 0.4kV 低压方案，可解决变压器容量限制问题，提高储能容量利用率。

Q4：集装箱式储能电站系统的循环寿命是多少？

A：在标准测试条件下（25℃，70% DOD，0.5C 充放电），系统循环寿命 ≥ 8,000 次，日历寿命 ≥ 10 年。

Q5：系统可以适应高海拔环境吗？

A：可以。系统具备 4000米超高海拔适应能力，在高原低氧、低温等严苛环境下仍能稳定运行。标准产品适用海拔 ≤ 3000m。

Q6：系统可以远程监控吗？

A：支持。系统支持云端远程监控与智能运维，可实现实时监测、历史数据分析与故障预警。通信协议支持 Modbus-TCP、IEC 61850、IEC 104。

七、获取方案

华纽电能储能专家团队可为您提供：

 ✅ 项目评估与容量配置建议

✅ 定制化系统方案设计与收益测算

✅ 设备选型、安装调试一体化交钥匙服务

2.5MW/5MWh —— 标准20尺箱，5MWh大容量，源网侧与工商业双场景适配。
