旧柴油机接入新光储系统：光储柴改造项目实操指南

一、为什么要做光储柴改造？

“旧柴油机接入新光储系统”这个话题，这两年越来越热。为什么？ 省钱是硬道理。 柴油价格一路走高，光储系统利用太阳能发电，度电成本远低于柴油发电。改造后，柴油机从主力变成备用，燃油费用直接砍掉一大块。设备还能用。 一台保养得当的柴油发电机组，使用寿命可达20年以上。直接报废不仅可惜，还产生处置成本。接入光储系统后，老设备继续发挥余热，投资回报周期大幅缩短。

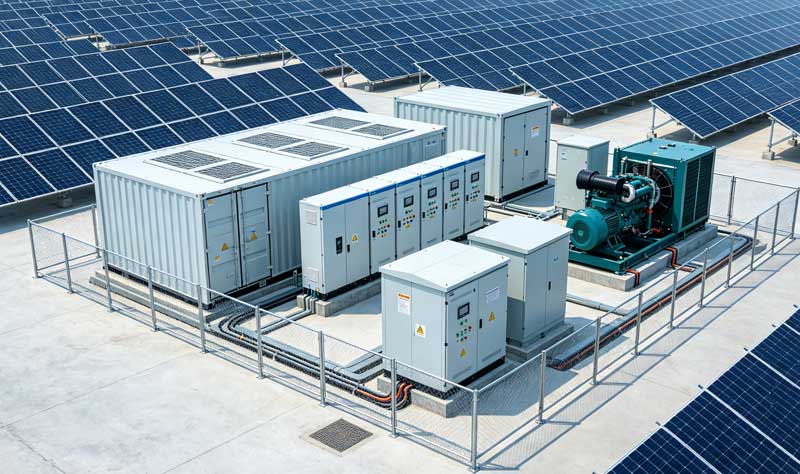

简单说：光储柴一体化不是简单的设备叠加，而是一套智能微电网解决方案——光伏发电、储能调峰、柴油机兜底，三者协同工作，实现能源利用效率*大化。

二、改造前的系统评估

旧柴油机能不能接入新系统？先做这三项评估：

1. 柴油机状态评估

检查发动机和发电机的主体状况：缸压是否正常？有无漏油漏水？轴承有无异响？绝缘电阻是否达标？如果主体严重老化，改造意义不大。如果状态尚可，继续往下看。

2. 控制系统兼容性

老式柴油机的控制器多为模拟电路或早期PLC，通信协议简单，难以直接与新的光储EMS（能量管理系统）对话。这是改造的技术难点，也是需要投入改造费用的主要环节。

3. 容量匹配核算

现有柴油机功率是否与光储系统匹配？通常柴油机作为后备电源，功率应能覆盖关键负荷。如果原柴油机功率过大或过小，都需要重新评估系统配置。

提示：如果柴油机超过15年且维修记录不完整，建议谨慎评估改造价值。但即便评估后决定更换，旧机拆除和新机采购也是一笔不小的开支——事实上，多数情况下对老机组进行智能化改造，性价比远高于整机替换，这也是目前市场的主流选择。

三、改造方案对比

目前市面上主流的光储柴改造方案主要有三种：

方案A：直流母线方案

将光伏、储能通过直流母线接入，柴油机通过双向变流器并入直流侧。优点是光伏发电直接给电池充电，减少交直流转换损耗。缺点是需要更换原有配电柜，改造工程量较大。

方案B：交流母线方案

 光伏和储能各自通过逆变器接入交流母线，柴油机也并入同一交流母线。柴油机作为交流电源，与储能逆变器实现并网运行。优点是改造灵活，原有柴油机输出线路改动较小。

方案B是目前市场主流选择，适用性广、实施周期短、后期维护方便。以下实操步骤以此方案为例展开。

方案C：混合微网方案

通过微网控制器统一调度所有能源设备，支持并网和离网模式自动切换。适用于要求供电可靠性极高的场景（如数据中心、医院等）。

四、实操步骤（交流母线方案）

步骤一：加装智能并网控制器

这是改造的核心环节。老柴油机的原有控制器需要保留（用于本地启停和保护），同时加装一个智能并网控制器，实现以下功能：

实时采集柴油机输出电压、频率、相位

与储能逆变器进行同期并网

接收EMS系统的调度指令

关键点：要选择支持多种通信协议（Modbus、CAN、IEC 61850等）的控制器，确保能与不同品牌的光储设备对接。

步骤二：安装双向储能逆变器（PCS）

如果原系统没有储能逆变器，需要新增。选型时注意：

并离网切换时间：要求≤20ms（确保柴油机启动前负荷不掉电）

过载能力：应能承受电机类负载的3-5倍启动电流

与柴油机的协调：PCS应具备“柴油机辅助启动”功能，在柴油机启动瞬间提供电压支撑

步骤三：部署能量管理系统（EMS）

EMS是光储柴系统的“大脑”，负责：

负荷预测：根据历史数据和天气情况，预测光伏出力和负荷需求

经济调度：在电价高峰时段优先用储能供电，低谷时段给电池充电

柴油机控制：当电池SOC低于设定值或负荷突增时，自动启动柴油机

实操提示：EMS系统建议选择具有边缘计算功能的型号，即使网络中断也能本地自主运行。

步骤四：改造原有配电系统

增加并网柜，实现柴油机、光伏逆变器、储能逆变器的电气互联

安装防逆流装置，确保在并网模式下不会向电网反送电（如需反送电则需办理相关手续）

加装电能质量监测装置，实时跟踪谐波、功率因数等参数

步骤五：联调与模式切换测试

完成硬件安装后，进行三种运行模式测试：

特别注意：柴油机与储能逆变器同时带载时，要防止功率振荡。建议在EMS中设置死区参数，避免两者频繁调节。

五、改造中的常见问题与对策

Q1：柴油机启动时电压跌落，导致逆变器跳闸？

对策：在逆变器参数中设置“宽电压运行范围”（如额定电压的±20%），或加装动态电压恢复器（DVR）。

Q2：并网时出现环流，设备发热严重？

对策：检查各设备的输出电压是否一致，调整PCS的电压下垂控制参数。通常将电压偏差控制在±2%以内即可解决。

Q3：老旧柴油机的调速响应慢，负荷波动时频率不稳？

对策：充分利用储能系统的快速响应特性，让PCS承担高频功率波动，柴油机只负责基载。在EMS中设置一阶低通滤波，将波动分量分配给储能。

总结

旧柴油机接入新光储系统，核心思路是——老设备做“体力活”（基载和应急），新设备做“技术活”（调频调峰和降本） 。两者优势互补，既盘活了存量资产，又降低了能源成本。

改造的关键成功因素有三条：

1. 控制器选型要匹配——确保通信协议兼容

2. EMS策略要精细——合理分配功率，减少柴油机频繁启停

3. 调试要耐心——特别是并网参数和切换逻辑，需要反复优化

如果你的柴油机状态尚可、负荷相对稳定，不妨考虑光储柴改造。一台老柴油机+一套光储系统，组合起来就是一套高效、经济、环保的智能微电网。

华纽电能仅提供技术参考，具体改造方案需根据现场条件由专业工程师设计，更多可以查看》光储柴微电网系统解决方案
