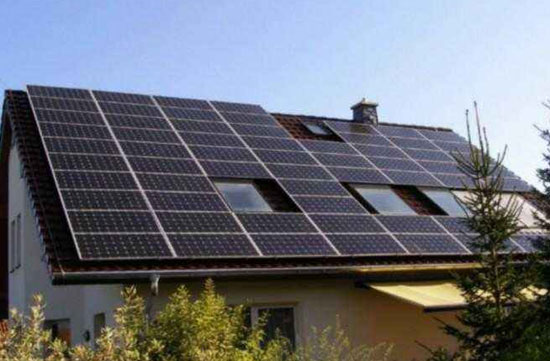

太阳能供电已被众人所熟知,利用太阳能电池板将光能转化为电能,太阳能充放电控制作为中心控制设备,一方面将太阳能电池板转化的电能存储在蓄电池组里,一方面控制蓄电池组对负载供电。如果用电设备中有交流设备,通过逆变器将直流电逆变成交流电,即可向交流设备提供电源。那么您知道离网家用光伏发电系统设计怎么做吗?接下来保定星驰新能源小编为您介绍3kw离网家用光伏发电系统设计方案。
型号 | XCOFF48/3KW/9.6KWH | |
额定功率 | 3KW | |
储能电池 | 额定电压 | DC48V |
额定容量 | 200AH | |
储存电量 | 9.6KWH | |
电池类型 | 胶体电池/磷酸铁锂电池 | |
使用寿命 | 3-5年(胶体电池)/15-25年(磷酸铁锂电池) | |
光伏输入 | 控制器类型 | MPPT |
最大充电电流 | 60A | |
输入电压范围 | DC60-145V | |
最大开路电压 | 145V | |
光伏板最大功率 | 3360W | |
光伏板类型 | 多晶硅/单晶硅 | |
保护功能 |
蓄电池过充、过放保护、温度补偿、 极性反接保护、短路保护、过温保护等 |
|
日发电量(峰值4h/天) | 10.5KWH | |
占地面积 | 30m²(MAX) | |
输出 | 逆变器类型 | 工频 |
功率 | 3KW | |
电压范围 | 110VAC/220VAC±5% | |
(逆变模式 ) | ||
频率 | 50/60HZ±1% | |
(逆变模式 ) | ||
输出波形 | 纯正弦波 | |
转换时间 | <10ms | |
效率 | >85% | |
过载 | 110-120%(30s);>160%(3s) | |
保护功能 |
蓄电池过压和低压保护、过载保护 、短路保护、过温保护等 |
|
市电输入 | 电压范围 | 85-138VAC/170-275VAC |
频率 | 45-65HZ | |
功能 | 可切换市电优先、电池优先 | |
显示 | LCD+LED | |
通信接口(可选) | RS485/GPRS/4G | |
设置方式 | 按键/触屏 | |
工作环境 | 冷却方式 | 风冷 |
工作温度 | 0-40℃ | |
使用环境 | 室内 | |
海拔 | <3000m(超过须降额使用) |
保定星驰新能源离网家用光伏发电系统由以下几部分组成:太阳能电池板、蓄电池、太阳能控制器、直流转换器、线缆等,构成一套供电系统,根据用户负载实际用电功率设计配置大小,满足设备稳定供电需求,不管是冬天还是夏天,不管是阴天还是晴天,供电稳定!
